【技術科普】柔性LED顯示屏是創意顯示界的一股清流

1、系統組成

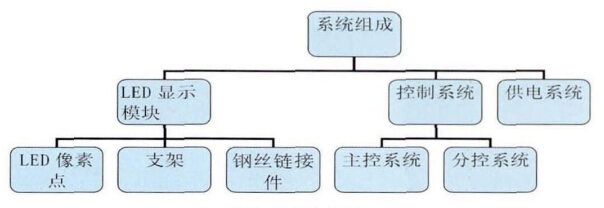

    柔性LED顯示屏是由LED顯示模塊、控制系統、供電系統三大系統組成，顯示模塊主要功能是成像，控制部分的主要功能是數字視頻信息解碼，供電是整個系統的能量提供部分。系統框圖如下圖所示。

2、系統功能

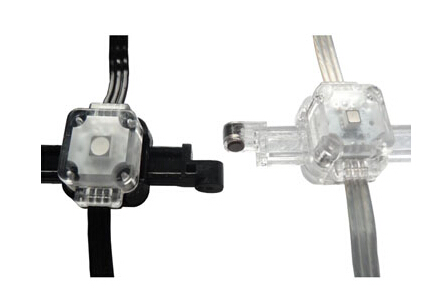

    LED顯示模塊由LED像素點、支架、鋼絲連接件三大部分組成，LED像素的如下圖所示，采用磁扣的方式固定在支架上，支架與支架之間通過鋼絲連接件連接起來，最終形成網狀結構，并且可以折疊，方便運輸和做各種異形顯示。

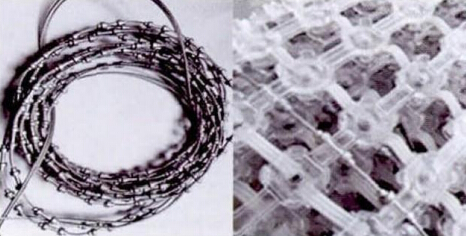

    下圖為鋼絲連接件，整個系統的承重全部在鋼絲上面，通過在鋼絲上面鑄造扣位，把像素點巧妙地連接成一個可以折疊、大小可以調整的發光面。

    網狀的結構最大限度地使LED屏體具有良好的通透性，通過和鋼絲連接件的巧妙結合，使屏體具有柔性可折疊，便于運輸可現場快速組裝。通過吊裝的方式可以快速地完成拼裝，對安裝結構的要求少。

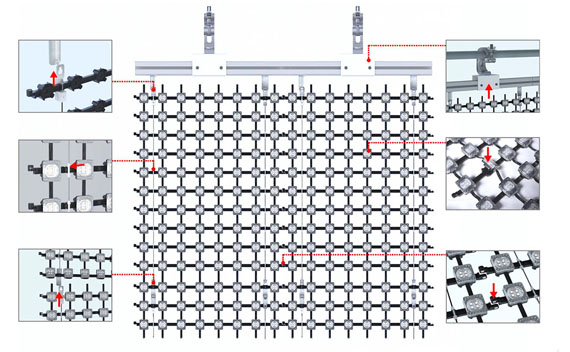

系統整體組裝圖

    采用電腦、主控、分控的同步控制系統架構，系統支持實時更新顯示屏的數據信息。

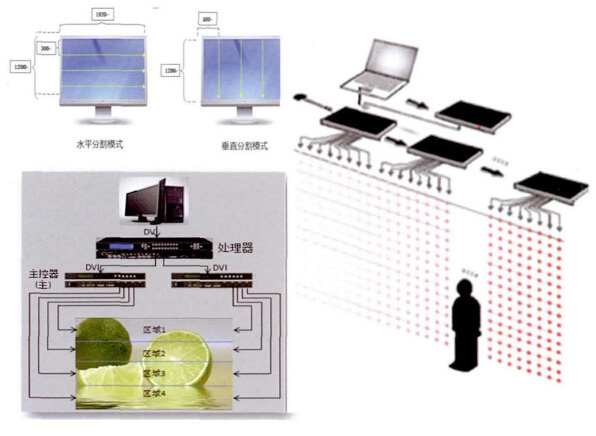

控制系統連接示意圖

3、應用

    獨特柔型結構使屏幕能夠彎曲，卷起，垂掛以及折疊起各種獨特的形狀。其尺寸，間距可定制，適用于舞臺設計，戶外幕墻、大樓裝飾等，其便于運輸快速安裝也非常適用于租賃，柔性結構更滿足于藝術創意的需求。

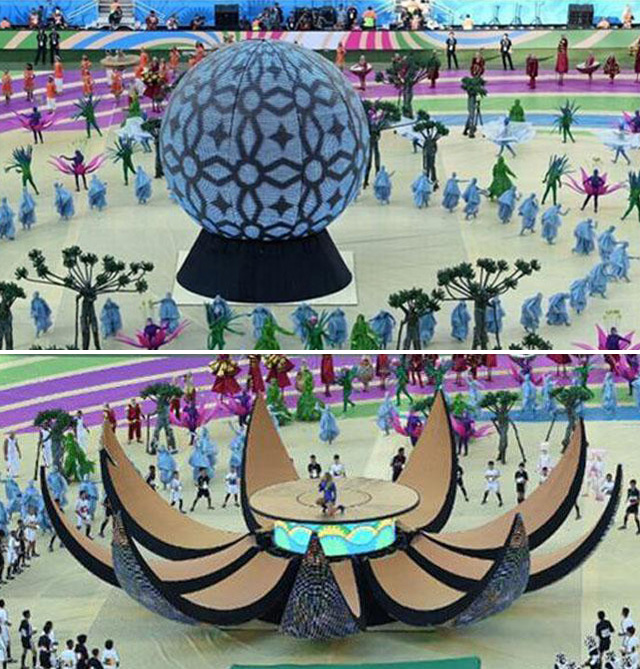

    2014巴西世界杯開幕式及閉幕式球形顯示項目。球體直徑7m，演出時共分開成9個花瓣。每個花瓣上用的是 P44燈串。

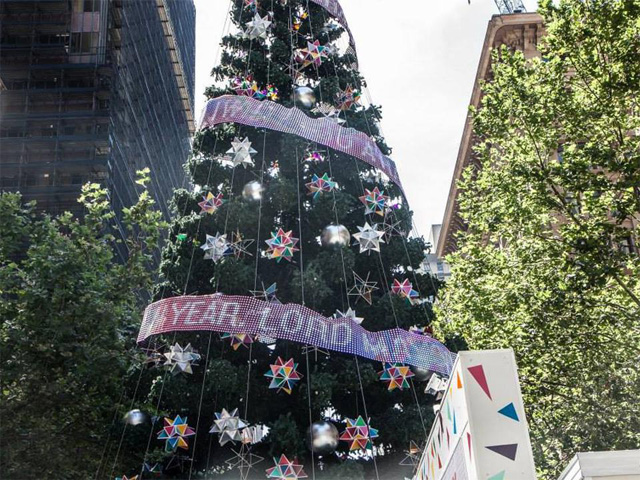

    悉尼市圣誕節裝飾，50㎡，采用P44柔性屏。

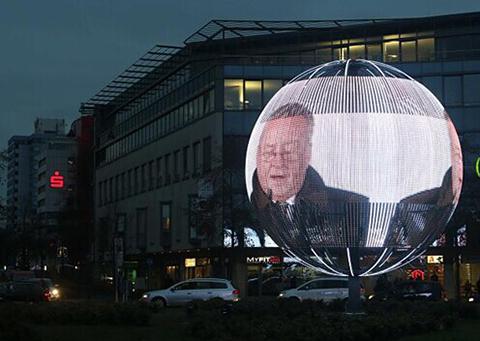

    球體直徑9m，上下是鏤空的，采用P40柔性顯示屏。

素材來源于網絡
