最近有LED顯示屏客戶反映：“出現了處理器輸入端口不能識別信號問題，這是什么原因”。機器返回后，經過確認，故障原因都是輸入端口的處理芯片或保護芯片損壞。為了進一步排除處理器自身的原因，還特意將維修好的處理器送測試公司進行靜電測試。經過確認處理器本身的可靠性沒有問題。那處理器端口芯片及保護芯片為什么會損壞?

    一. 靜電放電(ESD)及對策

    最常見的造成電子元件損壞的是靜電放電(ESD)。特別是在干燥的冬天，我們又多穿一些毛衣等容易產生靜電的衣服，人體甚至可能產生上萬伏的靜電，這樣直接觸摸處理器端口瞬間放電就可能造成元件損壞。

    避免這一問題的對策是：接觸處理器等設備時先觸摸有效接地的設備去除靜電，這樣再去觸摸設備的時候，就相對安全了。

    為了應對靜電放電對主板元件的損壞，處理器產品的各輸入輸出端口數據引腳都加有TVS管等保護器件。

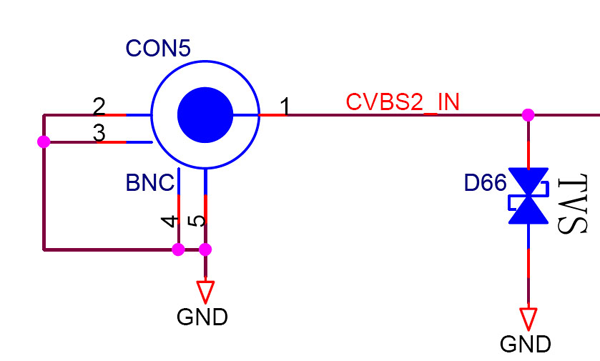

    但保護器件發揮最大作用的一個前提是有效接地，因為常見的保護器件是一端接數據腳，另一端接地，這樣有靜電等高電壓接入數據腳，這些保護器件會瞬間短路，將其通過地線泄放掉，保護后段的元件不被損壞(如下圖D66位置的TVS管)。

保護元件示意圖

    二. 漏電流的損害

    設備的漏電流也會造成端口芯片被燒掉。首先我們先了解漏電流的概念。

    開關電源中為了減少干擾，會有對應的EMI濾波器電路。但EMI電路的存在，使得在開關電源在接上市電后對地有一個微小的電流，這就是漏電流。

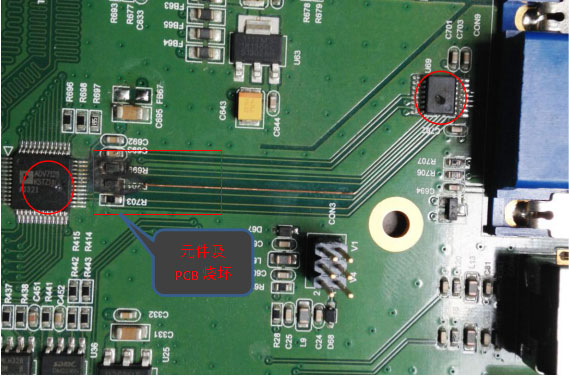

    對于處理器這類設備，如果外殼不接地或電源線無地線，設備通電后外殼會對地帶有110伏電壓，這樣人直接觸摸設備金屬外殼會有麻麻的感覺。此時，如果處理器和信號源有一個接地另一個未接地，在插拔信號的時候會看到火花，如果信號線插頭首先接觸到的是數據腳(非常規情況下)，會燒壞處理器或信號內部芯片，如下圖，此為處理器返修機，主板端口對應的芯片，保護元件及PCB已經燒壞。

    對策：

    1. *好的方法是還是接地，處理器和信號源分別用地線接地，并用萬用表測試對地阻抗或?qū)Φ責o交流電壓，這樣即使帶電拔插也無問題。

    2. 如果現場電源插座地線有效接地也無法保證，那操作時*好是先接信號線，最后再接電源線通電，請勿帶電拔插信號!

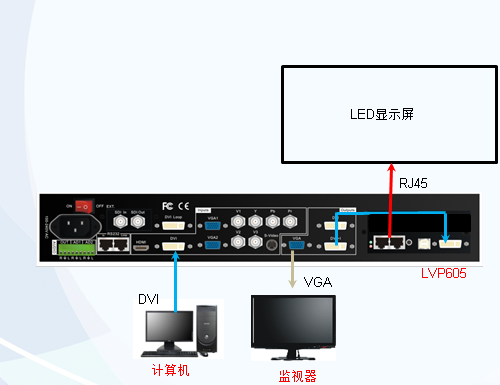

    以下圖方案舉例：先連接LVP605與計算機監視器和發送卡之間的信號線，再連接各設備到電源排插之間的電源線，最后分別通電開機。

    三. 接地的重要性

    如前所述，接地是ESD保護器件真正發揮最大作用的前提，也能避免漏電流對設備對人體損傷，可見接地的重要性。

    接地是為保證電工設備正常工作和人身安全而采取的一種用電安全措施，通過金屬導線與接地裝置連接來實現，常用的有保護接地、工作接地、防雷接地、屏蔽接地、防靜電接地等。接地裝置將電工設備和其他生產設備上可能產生的漏電流、靜電荷以及雷電電流等引入地下，從而避免人身觸電和可能發生的火災、爆炸等事故。

    但是因?qū)嶋H條件限制，在使用處理器和其他設備時無法做到可靠接地，那使用時就要一定注意前面提到的注意事項，重要的事情再說一遍：

    1. 在接觸設備前，先用手觸摸地線或其他有效接地的設備金屬外殼去除靜電。

    2. 接線時先連接信號線，最后再接電源線通電。
