學習：LED燈珠型號與區別技巧

    LED燈珠的型號太多了，有直插和貼片式的，還有大功率燈珠，燈珠電流從幾十毫安到幾安的都有，電壓就比較一致，大多都在三點幾伏。沒辦法一概而論。

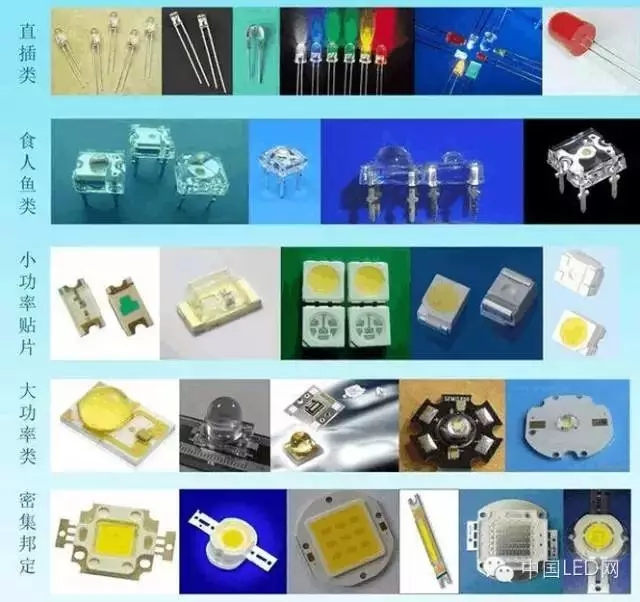

    粗略說，按封裝分為直插、貼片、食人魚 按功率說分為大、中、小功率

    大功率白光LED（比如CREE的XML-T6）單顆功率已經達到10W，電壓3.3v電流3A， 小功率紅光LED（比如常見的5MM直插）電壓2v，電流15毫安

    如果實在找不到元件型號，可以按照光色推斷工作電壓：

    紅光1.8~2.2v

    黃光2.0~2.4v

    綠光2.2~2.8v

    藍光和白光2.8~3.5v

    貼片封裝為0805、1206等小功率管，工作電流一般為10毫安，但也有例外；

    貼片封裝為3014、3528、3535等小功率管，工作電流一般為20~50毫安，但也有例外；

    貼片封裝為5050、5060、5630等中功率管，工作電流一般為50~150毫安，但也有例外；

    大功率LED全是貼片封裝，各公司不同品牌不同系列參數有很大不同；但標稱1W的一般工作電流都是350mA

    小功率的直插式LED燈珠

    一般都是按直徑分型號的，3mm  4mm  5mm  8mm  10mm  12mm

    不論直徑大小，其工作電壓和工作電流都是一樣的

    顏色分：紅光 黃光 1.7--2.1V

    白光 藍光 暖白光 粉紅光 紫色光 2.8--3.6V

    綠光2.6--3.4V

    1、0.06W的，電壓是2.5-3.5V，電流是20mA。

    2、0.5W的，電壓是2.5-3.77V，電流是150mA。

    3、1W的，電壓是2.79-3.99V，電流是350mA。

    4、3W的，電壓是3.05-4.47V，電流是700mA。

    5、5W的，電壓是3.16-4.88V，電流是1000mA。

    燈珠1W的電流：320-350mA ，選驅動一般是選300mA電流的，芯片大小30mil 、35mil、 40mil、 45mil 。

    燈珠3W的電流：700mA ，驅動一般600mA ，芯片大小45mil 。

    1W 3W電壓都在3.0-3.6V之間 ，好點的3.2-3.4V 。

    至于5W的單顆我們公司目前還沒有生產，所以具體參數我了解的也不清楚，芯片一般是50mil以上的。

    一般用作照明用的LED燈珠由0.5w-5w的都有， 工作電壓在3-3.2V左右。

    白光LED1瓦燈珠參數是多少，我們一般設計是3.6---4.2V,0.2---0.3A.現在還有很多15W的燈珠,你可以參考一下.如cree mce,cree t6.

    電壓：3.2-3.6v，電流300-350ma，光通量：100-120流明，色溫：白光6000-7000K

    1.看亮度,即在350mA的驅動電流，電壓在3.0-3.6V之間的時候的亮度是多少，越高越好。

    2.看芯片品牌及大小，品牌有NICHIA、CREE、普瑞、旭明、晶元、新世紀等，越靠前越好，芯片越大越好。

    3.看分BIN，即色溫分區和電壓分BIN，越細越好。

    4.看衰減，需要做老化測試，光衰越小越好。

    5.看實際的應用，如比：市場有合適且價格便宜的透鏡、鋁基板，就好，透鏡、鋁基板需要開模就會投入大一些，1W大功率， 電流：350ma ，電壓：2.8-4.0V 亮度：80-130LM色溫：3000-12000K。
