掃盲|LED顯示屏入門基礎知識

    一、LED概念和類型

    LED即發光二極管，是一種微小的電子半導體，可將電能轉換成可見光。LED中采用的化學物質種類決定了其顏色、亮度及功率。LED燈沒有燈絲，不會出現白熾燈燈絲燒毀、損壞的問題。

    LED有兩種不同的形式。制造商會使用多種類型的LED來制造數字顯示屏，其中最常見的兩種為通孔（Through-Hole，國內通常稱為直插式）LED和表面貼裝器件（Surface Mount Device，簡稱SMD）LED，又稱表貼技術（Surface Mout Technology，簡稱SMT）。每種類型都各具優點，使其可以滿足不同應用的需求。

    表貼指的是LED引線框架的安裝方式。LED燈珠被安裝于電路板的表面。SMD包含紅、綠、藍芯片。

    直插式LED通過引線連接電路板，位置更高。每個LED燈珠是紅、綠、藍單色燈珠。

    二、表貼式LED

    因為不具有定向反射杯，表貼LED發出光線不聚焦。相反，光線均勻分散在水平和垂直角度上，提供更寬的視角。這使得表貼式LED成為大多數室內應用以及一些緊湊間距戶外應用的理想選擇。

    表貼的優點：

    近距離觀看的出色混色表現；

    極端角度下色彩無偏移；

    寬視角。

    三、直插式LED

    直插式LED采用反射杯和環氧樹脂透鏡組件。這種組合以及所采用的芯片類型，決定了橢圓視錐。直插式LED的反射杯將光線集中到一個特定角度區域。

    直插式LED的優點：

    遠距離觀看優化；

    陽光下更高對比度；

    黑色啞光減少反射；

    比表貼亮度更高。

    四、LED屏指標

    1.模塊

    LED模塊是組成視頻墻的“積木零件”。模塊的排列取決于產品、市場和用途的不同。

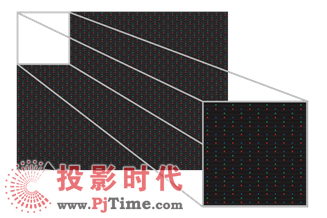

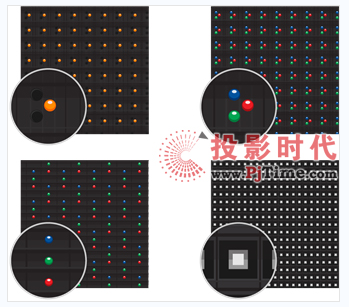

    2.像素

    像素是圖像元素的簡稱，是形成字母、數字、圖形、視頻的基礎光點。一個像素可以是單個LED，多個同色LED，或多個不同色LED。他們是組成電子顯示屏系統最小的元素，可以在不同亮度水平上實現獨立控制或開關。

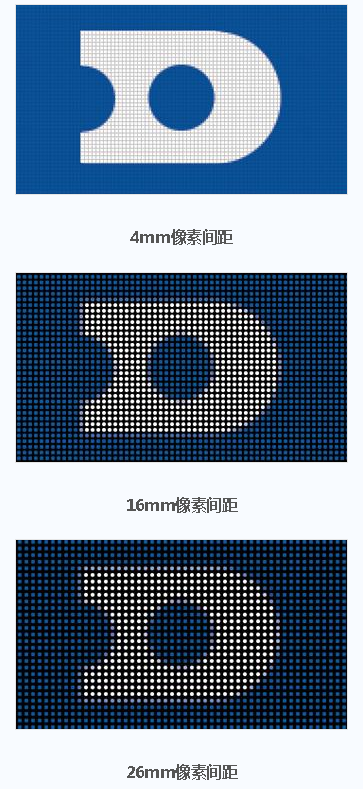

    3.分辨率

    分辨率是電子顯示屏物理區域內的像素數量。單位面積內像素數量越多，細節顯示能力越強。分辨率是由顯示尺寸、像素技術、像素間距和觀看距離決定的。

    4mm像素間距

    16mm像素間距

    LED顯示屏入門基礎知識掃盲

    26mm像素間距

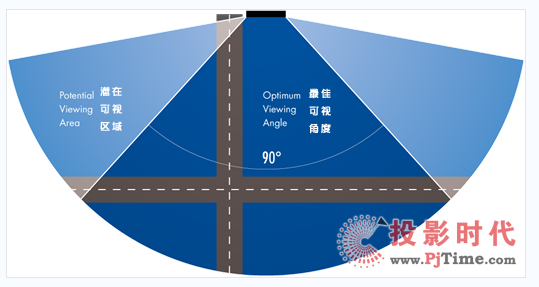

    4.可視角度——視錐

    LED顯示屏入門基礎知識掃盲

    選擇顯示屏時，可以考慮其將安裝的位置和角度。在顯示屏視錐內可獲得*佳圖像，因此*好將觀眾可能觀看的位置安排在視錐內。

    可視角度或觀看區域大于*佳視角，具體由現場情況和環境光線決定。

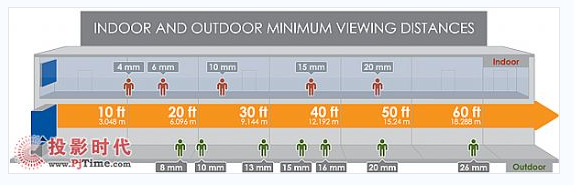

    5.觀看距離

    觀看距離的計算主要基于顯示屏類型和與顯示屏的距離。每塊顯示屏有一個最小和最大可視距離，基于應用和用途考慮。

    較大的字符將擁有較長的觀看距離，小的則更短。像素間距也在室內和室外應用間變化。
