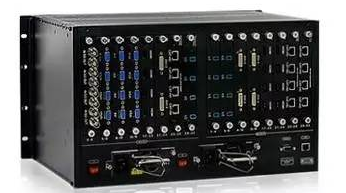

視頻矩陣是指通過陣列切換的方法將m路視頻信號任意輸出至n路監控設備上的電子裝置，一般情況下矩陣的輸入大于輸出即m>n。有一些視頻矩陣也帶有音頻切換功能，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣。目前的視頻矩陣就其實現方法來說有模擬矩陣和數字矩陣兩大類。視頻矩陣一般用于各類監控場合。

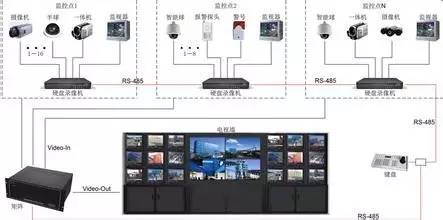

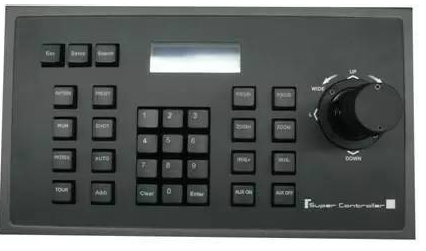

    鍵盤控制器是與變速智能球機、解碼器、矩陣等終端接收器配套的產品。控制鍵盤與接收器之間采用EIA/RS - 485電氣接口，在不加總線驅動的情況下，一臺鍵盤最多可控制32臺球機或解碼器，鍵盤與接收器的最大通信距離達1.2Km。利用控制鍵盤可方便地對變速球型攝像機進行控制和設置，控制鍵盤還可直接控制終端解碼器，實現對攝像機恒速云臺、鏡頭、燈光、雨刮等前端設備的控制，操作矩陣進行圖像快速切換。

    三維矢量變速搖桿,可控制定速和變速云臺及一體化快速球,帶64個預置,64級云臺速度,8級鏡頭速度。三維搖桿可變速控制普通及變速鏡頭，最多可配168個PG1640系列解碼器,控制168個云臺。二維的鍵盤相對功能少些。

    一、視頻矩陣的基本功能和要求

    作為視頻矩陣，最重要的一個功能就是實現對輸入視頻圖像的切換輸出。準確概括那就是：將視頻圖像從任意一個輸入通道切換到任意一個輸出通道顯示。一般來講,一個M×N矩陣：表示它可以同時支持M路圖像輸入和N路圖像輸出。這里需要強調的是必須要做到任意，即任意的一個輸入和任意的一個輸出。

    另外，一個矩陣系統通常還應該包括以下基本功能：字符信號疊加；解碼器接口以控制云臺和攝像機；報警器接口；控制主機，以及音頻控制箱、報警接口箱、控制鍵盤等附件。對國內用戶來說，字符疊加應為全中文，以方便不懂英文的操作人員使用，矩陣系統還需要支持級聯，來實現更高的容量，為了適應不同用戶對矩陣系統容量的要求，矩陣系統應該支持模塊化和即插即用（PnP）的，可以通過增加或減少視頻輸入、輸出卡來實現不同容量的組合。

    矩陣系統的發展方向是多功能、大容量、可聯網以及可進行遠程切換。一般而言矩陣系統的容量達到64×16即為大容量矩陣。如果需要更大容量的矩陣系統，也可以通過多臺矩陣系統級聯來實現。矩陣容量越大，所需技術水平越高，設計實現難度也越大。

    二、視頻矩陣的分類

    按實現視頻切換的不同方式，視頻矩陣分為模擬矩陣和數字矩陣。

    1、模擬矩陣：

    視頻切換在模擬視頻層完成。信號切換主要是采用單片機或更復雜的芯片控制模擬開關實現。

    2、數字矩陣：

    視頻切換在數字視頻層完成，這個過程可以是同步的也可以是異步的。數字矩陣的核心是對數字視頻的處理，需要在視頻輸入端增加AD轉換，將模擬信號變為數字信號，在視頻輸出端增加DA轉換，將數字信號轉換為模擬信號輸出。視頻切換的核心部分由模擬矩陣的模擬開關，變將成了對數字視頻的處理和傳輸。
