編者注：本文作者單位為江西省交通監控指揮中心，他們從用戶的角度闡述了交通指揮中心如何在LED、DLP、LCD三種顯示設備中選型。

    摘要

    為使交通監控指揮中心大樓智能化系統項目更好地滿足日常管理與突發事件處置需要，本文結合未來技術的發展趨勢，按照適度超前的原則，對項目各子系統進行了深化設計，特別是針對大屏幕顯示系統進行了多次考察、調研與學習交流。最終將原定《江西省交通監控指揮中心智能化系統建設方案》中的LCD液晶拼接屏調整為高清晰小間距數字LED大屏幕顯示系統并將該子系統選型調整從顯示系統指標對比、現實系統總體情況及動態、系統投資概算三個方面進行了論證說明。

    目前，大屏幕顯示系統采用的顯示技術包括DLP（背投）、LCD（液晶）、全彩LED。以下從顯示效果、安裝承重、業務應用、運維成本等方面對這三種顯示技術進行比對。

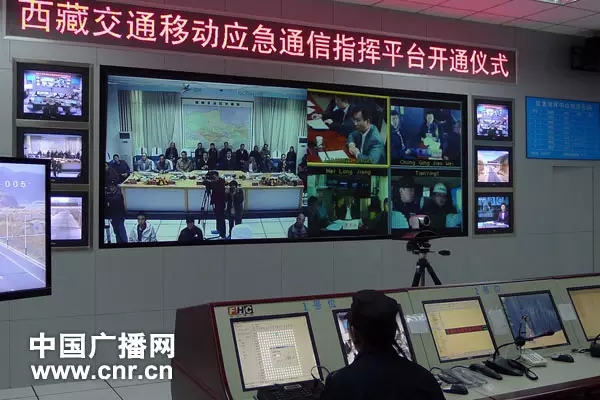

指揮中心大屏幕（圖文無關）

    一、顯示系統指標比對

    （1）亮度

    亮度決定可視效果。從目前看，DLP顯示單元標注的為其投影機光輸出流明數，該值一般為800-1000流明，換成亮度值的話，67寸左右的DLP顯示單元的實際幕前亮度應在200-300cd／㎡，液晶顯示單元的幕前亮度值為700cd／㎡，而高清晰小間距數字LED顯示系統幕前亮度可高達1200cd／㎡（編者注：在室內，亮度太高不適合用戶長時間觀看。選用高性能的驅動IC可以讓LED小間距低亮度下，顯示畫面不損失灰度，兼顧人眼舒適和畫面清晰）。因此，從亮度看，高清晰小間距數字LED顯示系統*好，液晶較好，DLP顯示系統在三者中亮度最低，對于應急指揮中心而言，大廳面積較大，因此高清晰小間距數字LED顯示系統具備明顯優勢且亮度可調。

    （二）燈光影響

    燈光影響決定畫面對環境的適應能力。由于高清晰小間距數字LED顯示系統具有自發光的特性，屏幕表面沒有加裝玻璃體鏡面，所以即使室內有較強光照也不會在屏幕表面出現鏡面反射現象或出現反射光斑產生無法看清顯示內容的現象，而液晶和DLP系統由于顯示單元表面的鏡面反射問題，導致受環境光線影響較大。

    （三）色彩飽和度和色彩還原性

    色彩飽和度決定圖像的艷麗程度，色彩還原性決定圖像與真實自然的物體的一致程度。因高清晰、小間距數字LED顯示系統用于顯示屏幕的LED燈色域范圍較寬，屏幕在顯示各種畫面和視頻節目時能夠體會到非常好的色彩還原效果，能夠完美再現真實世界的絢麗色彩。而液晶和DLP顯示系統的顯示原理實質上是投影技術，因此，其色域范圍較小，色彩還原性和色彩飽和度相對比較而言，存在一定差距。

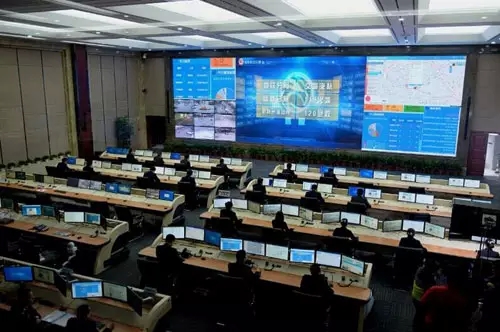

指揮中心大屏幕（圖文無關）

    （四）分辨率

    分辨率決定畫面的清晰程度。所有系統均可滿足分辨率實現1920*1080（全高清）的業務擴展需求。

    （五）物理拼縫

    物理拼縫決定畫面的分割程度。高清哳小間距數字LED顯示系統屏幕的顯示像素由點狀LED燈縱橫排列而成，配合采用的高精度生產制造工藝生產的顯示電路單元，能夠確保顯示單元每個LED燈的間距以及顯示單元箱體之間LED燈的間距一致性，沒有可視的物理拼接縫隙，也沒有其他拼接屏幕的光學接縫。作為拼接顯示設備存在拼接縫隙是不可避免的，在克服物理拼縫的問題上，雖然DLP拼接最小能做到1mm的物理拼縫，但在整屏顯示時DLP系統拼縫還是依稀可見，而液晶拼接顯示系統的顯示單元物理拼縫為5.5mm（編者注：目前LG已經推出1.8mm物理拼縫的LCD產品，但拼縫依然明顯）。

    （六）色彩一致性

    色彩一致性主要反映各顯示單元之間的色差。DLP會存在色差現象，并且本現象會隨著時間的推移而不斷擴大，雖色差可調節，但對今后應用與維護造成不便；高清晰小間距數字LED顯示系統和液晶大屏幕系統則基本不存在本問題。

    （七）安裝與承重

    DLP拼接顯示系統安裝空間大，對機房環境要求高，設備笨重，據目前機房環境，如果按照4ｘ8計算，光DLP箱體需要承重就約480kg／㎡，加上還要安裝LED徽標顯示屏，裝修裝飾材料，對目前600kg／㎡設計承重構成較大壓力，如果加上使用維護人員，可能會超出設計承重；高清晰小間距數字LED顯示系統、液晶拼接顯示系統安裝簡便，維護容易，不會存在承重問題。

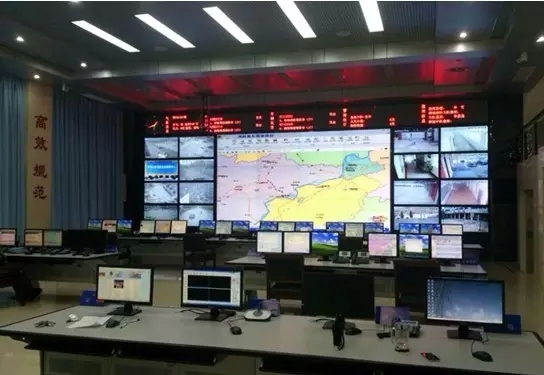

指揮中心大屏幕（圖文無關）

    （八）業務應用

    各類顯示系統均可滿足目前及今后業務應用需求，各顯示系統均有系統級備份措施，可滿足應急指揮調度可靠性需求，但從顯示信息來看，高清晰小間距數字LED顯示系統對計算機ＶＧＡ信息的顯示，具備明顯優勢；液晶拼接顯示系統顯示單元多，在視頻監控模式時顯示具有優勢。作為應急指揮中心的顯示系統，其功能不僅僅是監控圖像，更主要的是宏觀了解事態發展趨勢或險情周邊的信息，以便更好地調配資源，而液晶屏幕在這方面的業務應用相對單一。

    （九〉運維成本

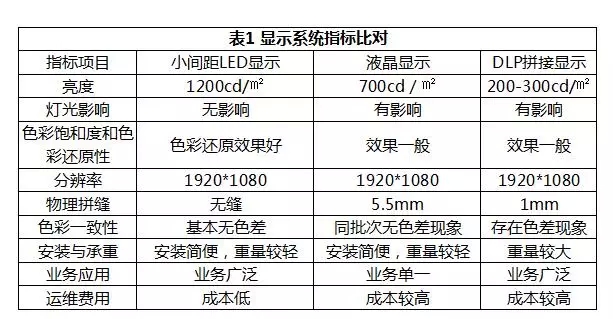

    高清晰小間距數字LED顯示系統和液晶大屏幕系統長時間使用后屏幕的亮度不會像其他顯示系統一樣大幅度的衰減，屏幕不需要更換發光器件，相比較而言，在同樣亮度情況下，可以節約運維成本。同時，由于高清晰小間距數字LED顯示系統設備維護主要為LED單元，而液晶和DLP系統除了發光源外，還有投影及光學部分，因此高清晰小間距數字LED顯示系統后期維護成本較低。顯示系統指標對比見表1。

    二、大屏幕顯示系統總體情況及動態

    上述所比對的三種顯示技術根據各自獨有的特性，基本上分?jǐn)偭舜笃聊伙@示系統市場的全部份額。其中，由于DLP拼接顯示技術的實質是數字光學處理背投顯示技術，結合高速圖形處理技術實現的多路信號處理，DLP具有分辨率高、視角廣、拼縫小、維護成本低等優勢，之前廣泛應用于調度指揮、會議、工業流程控制顯示、展覽展示、新聞播報等場合；而液晶拼接技術是利用液晶顯示原理，結合FPGA陣列技術和并行高速圖形處理技術，實現多路信號的統一處理。由于液晶技術本身高亮度、高清晰度、高色彩飽和度的特點，其單屏顯示效果好，使得液晶拼接技術在戶外、商場廣告宣傳以及電力報表監控等方面應用較多。

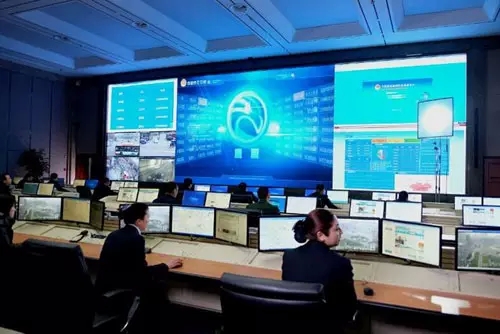

指揮中心大屏幕（圖文無關）

    隨著大屏幕顯示技術的不斷發展，高清晰小間距數字LED大屏幕顯示系統以越來越明顯的技術優勢不斷走進指揮中心、調度中心、演藝中心、會議中心等各類大屏幕顯示場合。高清晰小間距數字LED顯示系統采用像素級的點控技術，從而實現對顯示屏像素單位的亮度、色彩的還原性和統一性的狀態管控。從目前來看，高清晰數字LED顯示屏主要包括Ｐ2.5（像素間距2.5mm）。Ｐ2.0（像素間距2.0mm），Ｐ1.9象素間距（1.9mm）等產品。*新的Ｐ1.8、Ｐ1.6產品樣機也已經問世，投入實際運行也指日可待（編者注：目前P1.2產品已經有實際應用，最小間距為0.7mm產品已經研發成功）。大屏幕顯示系統也隨之進入了一個“無縫”的時代。

    三、結束語

    應急指揮中心的定位應是整合多種數據資源，集合多種業務的平臺，為應急決策者快速調閱多方數據，準確高效地處理突發事件提供有利的業務支撐。而大屏幕顯示系統則作為省廳應急指揮中心接入平臺、應急指揮平臺以及其他業務平臺的前端示層，顯示效果的好壞直接影響到業務平臺功能的展現，從而間接地影響指揮調度的工作效率。正是基于這方面的考慮，大屏幕顯示系統應該既具有較好的整體顯示效果，又能夠根據需要劃分出多個顯示區域分別顯示不同內容。本項目如果繼續沿用DLP、LCD等以往的顯不技術，就意味著上線就要淘汰，指揮大廳建設的先進性得不到保證，而且其不可克服的拼縫問題勢必將對顯示效果造成影響’其功能性也將受到影響。

    所以，根據現階段大屏幕顯示系統技術指標對比情況，以及省交通廳應急指揮工作綜合應用的具體要求，結合考察交流經驗發現，高清晰小間距數字LED顯示系統更適合用應急指揮大廳的建設需要。

來源：《中國交通信息化》2015年10月刊

作者：江西省交通運輸廳信息中心 唐嘉立，楊偉

原題目：交通應急指揮中心大屏幕顯示系統的選型論證
