PCB設計作為LED顯示屏上產的一道重要工序，對LED顯示屏質量的好壞起著直接的作用，一般PCB基本設計流程如下：前期準備->PCB結構設計 ->PCB布局->布線->布線優化和絲印->網絡和DRC檢查和結構檢查->制版。現在為大家詳細講解LED顯示屏 PCB設計的重要性。

    第*：前 期準備。這包括準備元件庫和原理圖。“工欲善其事，必先利其器”，要做出一塊好的板子，除了要設計好原理之外，還要畫得好。在進行PCB設計之前，首先要 準備好原理圖SCH的元件庫和PCB的元件庫。元件庫可以用peotel自帶的庫，但一般情況下很難找到合適的，*好是自己根據所選器件的標準尺寸資料自 己做元件庫。原則上先做LED顯示屏PCB的元件庫，再做SCH的元件庫。PCB的元件庫要求較高，它直接影響板子的安裝;SCH的元件庫要求相對比較 松，只要注意定義好管腳屬性和與PCB元件的對應關系就行。PS：注意標準庫中的隱藏管腳。之后就是原理圖的設計，做好后就準備開始做LED顯示屏PCB 設計了。

    第二：PCB結構設計。這一步根據已經確定的電路板尺寸和各項機械定位，在PCB設計環境下繪制PCB板面，并按定位要求放置所需的接插件、按鍵/開關、螺絲孔、裝配孔等等。并充分考慮和確定布線區域和非布線區域(如螺絲孔周圍多大范圍屬于非布線區域)。

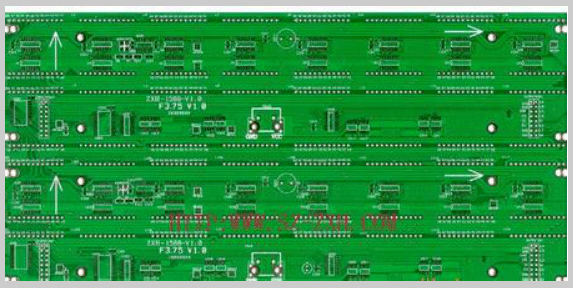

    第三：LED顯示屏PCB布局。布局說白了就是在板子上放器件。這時如果前面講到的準備工作都做好的話，就可以在原理圖上生成網絡表(Design->Create Netlist)，之后在PCB圖上導入網絡表(Design->Load Nets)。就看見器件嘩啦啦的全堆上去了，各管腳之間還有飛線提示連接。然后就可以對器件布局了。一般布局按如下原則進行：

    按電氣性能合理分區，一般分為：數字電路區(即怕干擾、又產生干擾)、模擬電路區(怕干擾)、功率驅動區(干擾源);

    完成同一功能的電路，應盡量靠近放置，并調整各元器件以保證連線最為簡潔;同時，調整各功能塊間的相對位置使功能塊間的連線最簡潔;

    對于質量大的元器件應考慮安裝位置和安裝強度;發熱元件應與溫度敏感元件分開放置，必要時還應考慮熱對流措施;

    I/O驅動器件盡量靠近印刷板的邊、靠近引出接插件;

    時鐘產生器(如：晶振或鐘振)要盡量靠近用到該時鐘的器件;

    在每個集成電路的電源輸入腳和地之間，需加一個去耦電容(一般采用高頻性能好的獨石電容);電路板空間較密時，也可在幾個集成電路周圍加一個鉭電容。

    繼電器線圈處要加放電二極管(1N4148即可);

    布局要求要均衡，疏密有序，不能頭重腳輕或一頭沉,需要特別注意，在放置元器件時，一定要考慮元器件的實際尺寸大小(所占面積和高度)、元器件之間的相對位置，以保證電路板的電氣性能和生產安裝的可行性和便利性同時，應該在保證上面原則能夠體現的前提下，適當修改器件的擺放，使之整齊美觀，如同樣的器件要擺放整齊、方向一致，不能擺得“錯落有致”。

    這個步驟關系到板子整體形象和下一步布線的難易程度，所以一點要花大力氣去考慮。布局時，對不太肯定的地方可以先作初步布線，充分考慮。

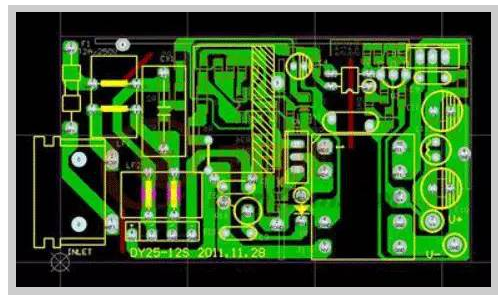

    第四：布線。布線是整個PCB設計中最重要的工序。這將直接影響著PCB板的性能好壞。在PCB的設計過程中，布線一般有這么三種境界的劃分：首先是布通，這時PCB設計時的最基本的要求。如果線路都沒布通，搞得到處是飛線，那將是一塊不合格的板子，可以說還沒入門。其次是電器性能的滿足。這是衡量一塊印刷電路板是否合格的標準。這是在布通之后，認真調整布線，使其能達到*佳的電器性能。接著是美觀。假如你的布線布通了，也沒有什么影響電器性能的地方，但是一眼看過去雜亂無章的，加上五彩繽紛、花花綠綠的，那就算你的電器性能怎么好，在別人眼里還是垃圾一塊。這樣給測試和維修帶來極大的不便。布線要整齊劃一，不能縱橫交錯毫無章法。這些都要在保證電器性能和滿足其他個別要求的情況下實現，否則就是舍本逐末了。布線時主要按以下原則進行：

    一般情況下，首先應對電源線和地線進行布線，以保證電路板的電氣性能。在條件允許的范圍內，盡量加寬電源、地線寬度，*好是地線比電源線寬，它們的關系是：地線>電源線>信號線，通常信號線寬為：0.2～0.3mm，最細寬度可達0.05～0.07mm，電源線一般為1.2～2.5mm。對數字電路的PCB可用寬的地導線組成一個回路,即構成一個地網來使用(模擬電路的地則不能這樣使用)

    預先對要求比較嚴格的線(如高頻線)進行布線，輸入端與輸出端的邊線應避免相鄰平行，以免產生反射干擾。必要時應加地線隔離，兩相鄰層的布線要互相垂直，平行容易產生寄生耦合。

    振蕩器外殼接地，時鐘線要盡量短，且不能引得到處都是。時鐘振蕩電路下面、特殊高速邏輯電路部分要加大地的面積，而不應該走其它信號線，以使周圍電場趨近于零;

    盡可能采用45o的折線布線，不可使用90o折線，以減小高頻信號的輻射;(要求高的線還要用雙弧線)

    任何信號線都不要形成環路，如不可避免，環路應盡量小;信號線的過孔要盡量少;

    通過扁平電纜傳送敏感信號和噪聲場帶信號時，要用“地線-信號-地線”的方式引出。

    關鍵信號應預留測試點，以方便生產和維修檢測用

    原理圖布線完成后，應對布線進行優化;同時，經初步網絡檢查和DRC檢查無誤后，對未布線區域進行地線填充，用大面積銅層作地線用,在印制板上把沒被用上的地方都與地相連接作為地線用。或是做成多層板，電源，地線各占用一層。

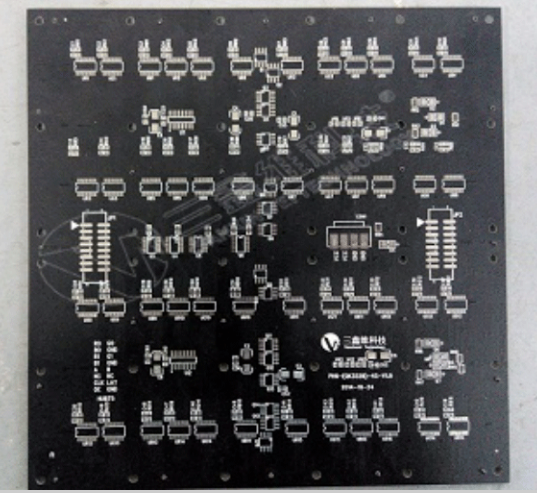

    第五：布線優化和絲印。“沒有*好的，只有更好的”!不管你怎么挖空心思的去設計，等你畫完之后，再去看一看，還是會覺得很多地方可以修改的。一般設計的經驗是：優化布線的時間是初次布線的時間的兩倍。感覺沒什么地方需要修改之后，就可以鋪銅了(Place->polygon Plane)。鋪銅一般鋪地線(注意模擬地和數字地的分離)，多層板時還可能需要鋪電源。時對于絲印，要注意不能被器件擋住或被過孔和焊盤去掉。同時，設計時正視元件面，底層的字應做鏡像處理，以免混淆層面。

    第六：網絡和DRC檢查和結構檢查。首先，在確定電路原理圖設計無誤的前提下，將所生成的LED顯示屏PCB網絡文件與原理圖網絡文件進行物理連接關系的網絡檢查(NETCHECK)，并根據輸出文件結果及時對設計進行修正，以保證布線連接關系的正確性;

    第七：制版。在此之前，*好還要有一個審核的過程。

    LED顯示屏PCB設計是一個考心思的工作，誰的心思密，經驗高，設計出來的板子就好。所以設計時要極其細心，充分考慮各方面的因數(比如說便于維修和檢查這一項很多人就不去考慮)，精益求精，就一定能設計出一個好板子。
