諾瓦M3系統熱備份方案

    Nova的冗余方案采用雙系統熱備份，控制器光纖等關鍵部件，任何一路出現故障時，都能在沒有人工干預的情況下恢復正常顯示，并且通過專用軟件發出報警信號。

冗余描述：

 任何一臺控制器失效，可熱備份切換，顯示屏不黑屏；

 任何一路光纖失效，可熱備份切換，顯示屏不黑屏；

 任何一根網線失效，可熱備份切換，顯示屏不黑屏；

系統備份構架圖

      諾瓦控制系統，熱備份功能操作簡單便捷，而且穩定性強，在任何情況下都能發揮其重要的保障作用。其構架也非常簡單，有單臺控制器備份，和雙（多）臺控制器間備份兩種方式。

     如下圖所以：

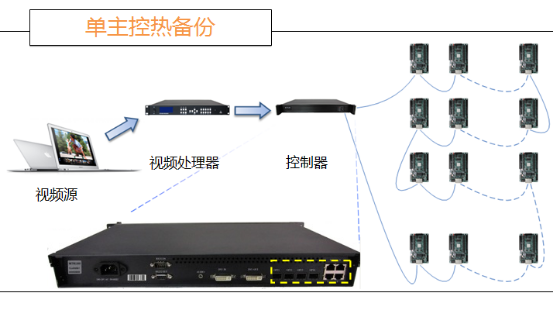

單主控熱備份構架圖

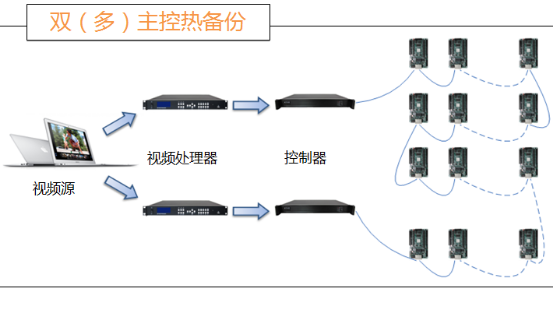

雙（多）主控熱備份構架圖

方案一 單控制器備份

硬件連接

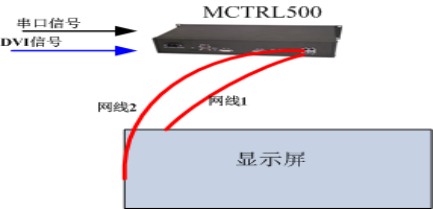

如圖（一）：網線1、2做主信號點亮屏體。

圖（一）

軟件界面的設置：

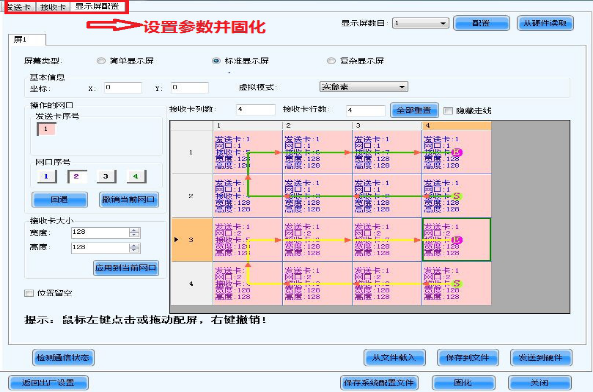

（1）、設置軟件里“發送卡”、“接收卡”、“顯示屏配置”并固化。例如下圖（二），按照網線1、網線2的走向將顯示屏配置圖發送到發送卡，畫面正常后固化參數。

圖（二）

（2）、設置備份信息：

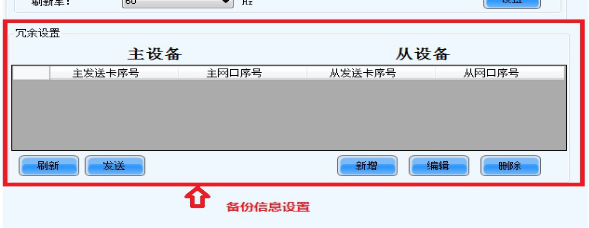

在“發送卡”界面里如下圖（三）

圖（三）

刷新：刷新發送卡當前冗余狀態，可查看設備是否有備份信息；

編輯：更改冗余設置；

刪除：刪除當前冗余設置；

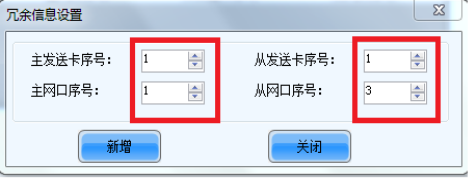

在軟件上圖的“紅色框”進行備份信息的設置。點擊 “新增”，添加備份信息。例如網口3備份網口1，則設置如下圖（四）

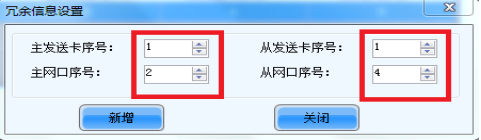

再點擊 “新增”，添加備份信息。網口4備份網口2如圖（五）

圖（五）

新增信息完成后點擊“關閉”，關閉此對話框。

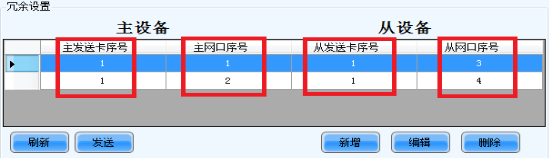

（3）、可看到備份信息如下圖（六）

圖（六）

點擊“發送”，將備份信息發送到發送卡。并點擊“固化”，保存備份信息。

將備份的網線3接入網口3，備份網線4接入網口4。

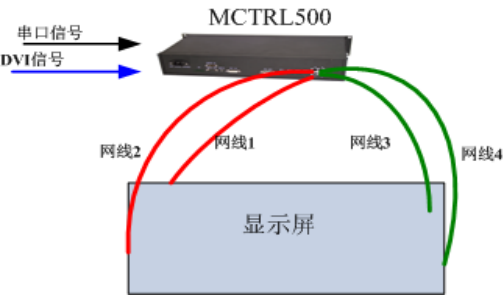

備份完成，此時系統的硬件連接如下圖（七）

圖（七）

即：網線3接到網線1帶載的尾端接收卡的輸出口，另一端接入發送卡的網口3；

網線4接到網線2帶載的尾端接收卡的輸出口，另一端接入發送卡的網口4。注意：

1，建議所有參數（發送卡、接收卡、顯示屏配置、亮度、備份信息等）設置完成后再接入備份網線

2，備份網口的對應關系可任意指定，也可用網口4備份網口1，網口2 備份網口3，但需將網線連接正確。

3，備份設置完成后可插拔主網線，確認一下備份是否成功。

方案二  雙（多）控制器間的備份

硬件連接

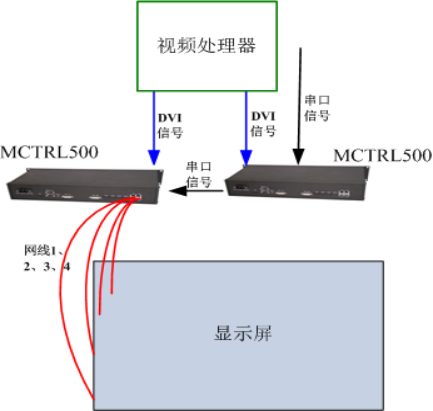

如圖（一）：網線1、2、3、4做主信號點亮屏體。

圖（一）

軟件界面的設置：

（1）、設置軟件里“發送卡”、“接收卡”、“顯示屏配置”并固化。按照網線1、網線2、網線3、網線4的走向將顯示屏配置圖發送到發送卡，畫面正常后固化參數。

（2）、設置備份信息：

在“發送卡”界面里如下圖（二）

 圖（二）

刷新：刷新發送卡當前冗余狀態，可查看設備是否有備份信息；

編輯：更改冗余設置；

刪除：刪除當前冗余設置；

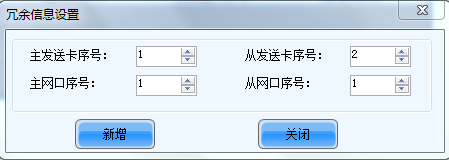

在軟件上圖的“紅色框”進行備份信息的設置。點擊 “新增”，添加備份信息。例如發送卡2的網口1備份發送卡1的網口1，則設置如下圖（三）

圖（三）

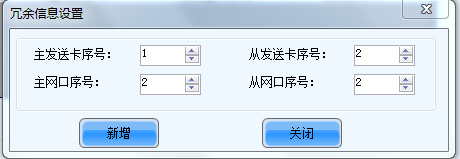

再點擊 “新增”，添加備份信息。發送卡2的網口2備份發送卡1的網口2如圖（四）

圖（四）

依照此法設置其余網口。

新增信息完成后點擊“關閉”，關閉此對話框。

點擊“發送”，將備份信息發送到發送卡。并點擊“固化”，保存備份信息。

 將備份的網線5、6、7、8接入備份發送卡的網口中。

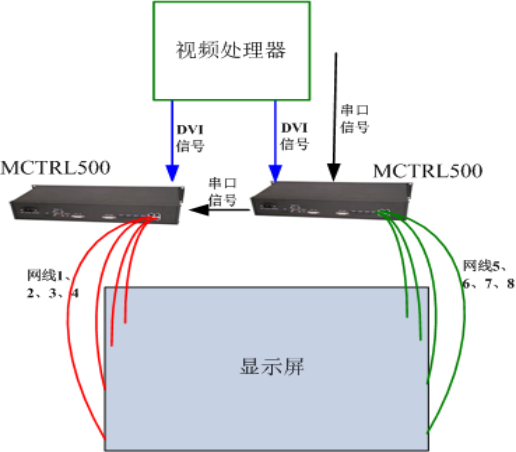

 備份完成，此時系統的硬件連接如下圖（五）

圖（五）

注意：1，建議所有參數（發送卡、接收卡、顯示屏配置、亮度、備份信息等）設置完成后再接入備份網線

     2，備份網口的對應關系可任意指定，也可用網口4備份網口1，網口2 備份網口3，但需將網線連接正確。

     3，備份設置完成后可插拔主網線，確認一下備份是否成功。
