LED顯示屏作為一種終端顯示媒體，作為一種廣告?zhèn)髅降妮d體，隨著商業(yè)發(fā)展的高度繁榮，越來越受到重視。但是，LED顯示屏經(jīng)過近20年的發(fā)展，當(dāng)前還有諸多的技術(shù)細節(jié)問題沒有解決，顯示屏的斑塊現(xiàn)象就是其中之一。

    LED顯示屏斑塊現(xiàn)象由來已久，幾乎形成了一種被所有人忽視的行業(yè)瑕疵，一些配件企業(yè)雖然不斷的改善工藝，努力的去解決，但是收效甚微。

    LED顯示屏的斑塊化現(xiàn)象

    上圖是從網(wǎng)絡(luò)上直接找到的箱體照片，后面兩張是行業(yè)內(nèi)很著*的兩個上市廠家的（從他們網(wǎng)頁上直接截取），模組的斑塊現(xiàn)象雖然得到改善，但是也很明顯。

    那么LED顯示屏斑塊是怎么產(chǎn)生的呢？下面通過材料和形狀的分析將得出結(jié)論；

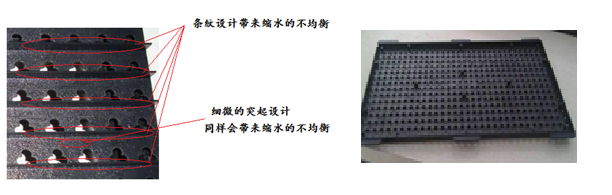

面罩前面                                          面罩后面

    LED模組面罩的后面是平面的，而前面由于考慮到光型的問題，設(shè)計了條紋狀突起和燈的帽沿，也就是我們這樣設(shè)計重點考慮前面的光型；恰恰由于我們的這種設(shè)計，且對PC材料的縮水考慮不盡全面，導(dǎo)致了材料因縮水引起的表面應(yīng)力分布的不平衡（縮水，是指材料成型后的收縮率，不同的材料的收縮率不同），面罩前面的條紋狀突起縮水比后面的平面縮水要多，同樣前面產(chǎn)生的應(yīng)力比后面產(chǎn)生的應(yīng)力也大，應(yīng)力的前后不平衡造成面罩往后部凹陷；

    那么現(xiàn)象呢？因為材料縮水和設(shè)計缺陷所導(dǎo)致的面罩前后應(yīng)力分布不平衡，且使模組面罩表面應(yīng)力呈不均勻分布，模組面罩中間部分的受到縮水產(chǎn)生的應(yīng)力比邊緣要大，所以面罩一般都是中間往后部凹的多。

    或許有人會說，模組面罩是軟的，我用模組底殼把面罩中間給頂起，這種現(xiàn)象就應(yīng)該消失吧？可結(jié)論是無情的-------“不會”。

    另外一種現(xiàn)象，由于材料的縮水，造成了面罩表面對光的反射曲率也產(chǎn)生了影響，所以從視覺上增加了顯示屏的斑塊的感覺。

    由上面的分析可以我們可以得出結(jié)論，顯示屏的斑塊產(chǎn)生的原因是由于面罩的材料和設(shè)計缺陷的原因引起的，那么怎么樣去解決這個問題呢？

    目前，上圖后面的兩個行業(yè)內(nèi)廠家，不約而同的采用了在面罩的墨色上做文章，就是盡可能的用墨色來模糊這種斑塊感，但是這種方法卻不能不能徹底的解決顯示屏的斑塊感，且由于對墨色的苛刻要求，還給供應(yīng)商帶來了加工生產(chǎn)的難度，無形中會導(dǎo)致成本的增加；而且在顯示屏的應(yīng)用過程中由于屏體表面積累的灰塵等因素這種斑塊感會越來越強。

    那么能不能徹底解決這個問題呢？答案是能！

    方法一：適當(dāng)?shù)脑黾用嬲值暮穸龋姑嬲智安客黄鸲鴮?dǎo)致的縮水應(yīng)力達到可以忽略不計的地步，這樣可以解決，但是這種方案，一是要精確地計算出模組面罩的厚度，二是可能會導(dǎo)致其它問題的產(chǎn)生，三是，要對材料有很好的把握。

    方法二：最簡單的面罩前后面設(shè)計同樣的突起，也就是說，模組面罩的前面設(shè)計什么樣的光學(xué)突起，后面在同樣的位置就設(shè)計什么樣的突起，這樣使面罩前后的縮水達到平衡，從而使面罩前面和后面因為縮水而產(chǎn)生的應(yīng)力得到平衡，面罩的變形就迎刃而解。
