    目前，隨著LED 顯示屏的普及，越來越多的LED顯示屏出現在各大城市的街頭巷尾。但是，很多地方仍存在由于在安裝LED 顯示屏過程中忽視的一些細節而造成的安全隱患，嚴重時就會引發安全事故。

    在實際的工程運用中，戶外LED全彩屏系統中LED全彩顯示屏屏體、全彩顯示屏控制器、控制電腦、光纖、音頻設備和控制軟件等屬于整個系統中最為重要和關鍵的系統。

    在實施過程中，業主對這些主要核心部分的技術要求比較重視，同時這些系統國家也有相關的制造標準和產品質量檢測機構，產品質量相對也有比較可靠的保證。

    所以，為了獲取更多的利益，很多廠家往往會通過降低鋼結構設計標準、降低線材標準、使用劣質鋼材、雇傭廉價勞工等，造成事故隱患，而這幾點也成為廣大工程商特別要注意的事項。

    戶外大屏幕安裝過程中的常見問題

    1、LED大屏安裝在戶外經常日曬雨淋，工作環境惡劣。電子設備被淋濕或嚴重受潮會引起短路甚至起火，引發故障甚至火災，造成損失。

    2、LED大屏可能會受到雷電引起的強電強磁襲擊。

    3、戶外LED大屏幕面積一般從幾平方米到幾十甚至幾百平方米，受眾面寬，視距要求遠視野要求廣，環境光變化大，特別是可能受到陽光直射，從而影響顯示效果。

    4、環境溫度變化極大。LED屏工作時本身就要產生一定的熱量，如果環境溫度過高而散熱又不良，集成電路可能工作不正常，甚至被燒毀，從而使顯示系統無法正常工作；而冬天環境溫度又過低，導致顯示系統無法啟動。

    針對以上特殊要求，戶外LED大屏幕安裝注意事項：

    1、安裝鋼結構

    作為承載LED大屏幕的鋼架結構安裝時要保證其牢固性，以達到抗風抗震的作用。通常戶外LED顯示屏安裝面積較大，且大多安裝在人員較為密集的場所，其鋼結構的設計要考慮基礎、風載、防水、防塵、防潮、環境溫度、避雷、周圍的人口密度等諸多因素。同時鋼結構內還需要放置配電柜、空調、軸流風扇、照明等輔助設備，還要有馬道、爬梯等維修設施。因此在實施時，整個戶外屏鋼結構應有通過政府主管部門審查合格后的設計圖紙以保證整個鋼結構的可靠安全。

    另外，腳手架的搭設是鋼結構施工過程中的一個重要環節，必須確保搭設腳手架之前方案經過嚴謹?shù)脑O(shè)計計算以及方案論證，并確保現場按規范施工以及時時進行檢測，以消除搭設腳手架產生的安全遺患。

    2、規范用電

    根據現場臨時用電規范（JGJ46－2005）的規定，施工現場必須采用三級配電系統，必須采用TN－S接零保護系統，必須采用兩級漏電保護系統。應避免施工過程中將三級配電做成兩級配電，PE線引出位置不對，重復接地位置和次數不對等為安全施工埋下隱患的做法。

    3、防水防潮

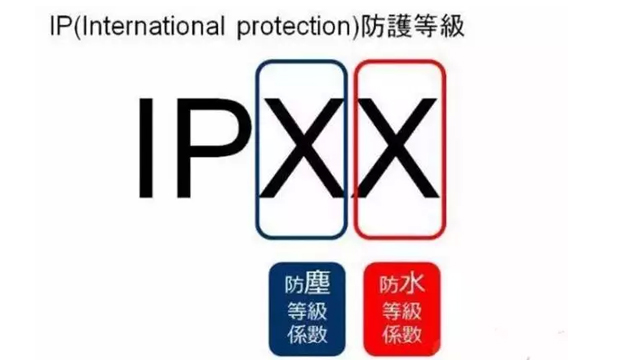

    戶外LED顯示屏安裝在戶外，經常日曬雨淋，風吹塵蓋，工作環境惡劣，電子設備被淋濕或嚴重受潮會引起短路甚至起火，引發故障甚至火災，造成損失；因此屏體及屏體與建筑的結合部必須嚴格防水防漏；屏體要有良好的排水措施，一旦發生積水能順利排放；注意防水、防潮。值得注意的是，戶外LED顯示屏防護等級(正面/背面)最低為IP65/IP54，不能低于此防護等級。

    4、通風散熱

    戶外LED顯示屏應安裝通風設備降溫，使屏體內部溫度在-10℃～40℃。屏體背后上方安裝軸流風機排出熱量；戶外LED顯示屏工作時本身就要產生一定的熱量，如果環境溫度過高而散熱又不良，集成電路可能工作不正常，甚至被燒毀，從而使LED顯示系統無法正常工作。選用工作溫度在－４０℃～８０℃之間的工業級集成電路芯片，防止冬季溫度過低使大屏系統不能啟動。

    5、使用質量過硬的線材

    LED顯示屏的面積越大，其用電量越大，對線材的通電穩定性也具有更高的要求。只有使用符合國標要求的線材才能夠保證其安全穩定性，眾多線材產品中，需強調的要求有三點：線芯為銅線導電載體、線芯截面積公差在標準范圍值、包裹線芯的膠皮的絕緣性和阻燃性等都應達到國家標準。

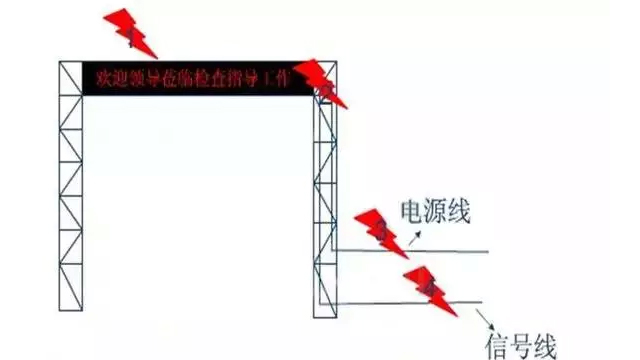

    6、防雷接地

    做好避雷防護，LED主體及外殼要有良好的接地措施，且接地電阻小于３歐姆。戶外LED顯示屏中電子元器件集成度高，其對抗干擾的敏感度要求也越來越高。雷電可以通過各種方式危害顯示系統，一般情況下，它可能直接擊中屏體然后經接地裝置泄放入地。在雷電流經過之處造成機、電、熱破壞。解決方案是等電位連接，即將未接地或未良好接地的金屬外殼、電纜的金屬外皮、顯示屏內的金屬框架與接地裝置可靠焊接連通，防止在這些物件上由于感應高壓或接地裝置上雷電入地高電位的傳遞造成對設備內部絕緣、電纜芯線的過電壓反擊。戶外LED顯示屏也會受到雷電引起的強電強磁襲擊,為使因雷電引起的大電流能及時泄放，降低出現在設備上的過電壓，限制雷電侵入波。通常應在顯示屏及建筑物上安裝避雷裝置。

    戶外LED顯示屏的接地應根據具體的情況分別考慮其接地形式；當顯示屏為獨立設置時，應設置單獨的接地系統，接地電阻不應大于4歐姆；當顯示屏為附設在建筑物外墻上時，顯示屏主體和外殼與建筑物保持良好接地，并與建筑物公用綜合接地，接地電阻不應大于1歐姆。

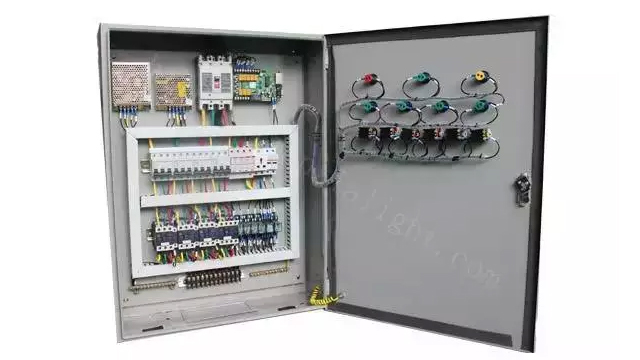

    7、選擇合適的配電柜

    LED戶外顯示屏一般采用AC220V電流供電，要求電網電壓波動小于10%，并提供良好的系統接地。對于用電功率超過10kW的顯示屏，應配備專用配電柜。根據需要可以選用具有遠程控制功能或帶有PLC控制功能的配電柜，具有PLC控制功能的配電柜更加智能化，可用LCD控制器遠程操作戶外LED顯示屏及屏內空調、風機等設備的開關，同時還能對屏內的環境溫度、屏外的環境亮度進行實時監控，并有相應的報警信息。在LED戶外屏中，一般環境條件較差，建議使用帶PLC控制的配電柜；在室內屏項目中，環境較好，而且空間有限，可以不加PLC控制。

    為了防止發生漏電火災，在電源進線的總開關處還應裝設防火漏電開關。配電柜內LCD控制器監控界面可對顯示屏內進行實時溫度顯示。自動狀態下，當屏體內溫度超過65度，監控畫面將提示溫度過高，同時LCD控制器發出報警聲，系統將自動斷電，以防發生火災。

    依據實際情況可在顯示屏內安裝煙霧探測器，當屏內有火情發生時，監控界面上也將有相應的提示信息，同時還能聯動配電系統將自動斷電。

    8、安全教育

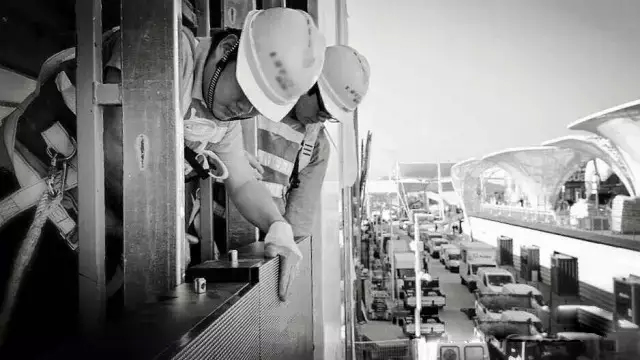

    安全帽、安全帶、安全網是減少減輕安全施工事故的三大法寶，在施工現場，施工單位應該要求所有在場人員正確佩戴安全帽。據有關資料顯示，工人安全教育程度越高，安全教育體質越完善的企業，發生安全事故的幾率要遠低于安全教育流于形式的企業。

    結語

    事實上，只要不片面追求項目的最大利益，而降低顯示屏的相關配置；不一味為滿足項目工期，而忽略項目現場的質量、安全管理；不為了降低施工成本，而減低線材配置；戶外LED顯示屏安裝都可以有條不紊的進行。LED顯示屏生產廠家的自律、工程商的專業以及業主的監督，在三者的配合下，很多事故都會避免或者至少能夠?qū)l(fā)生事故的幾率降低。
