一張圖了解市面上主流的LED顯示屏封裝器件

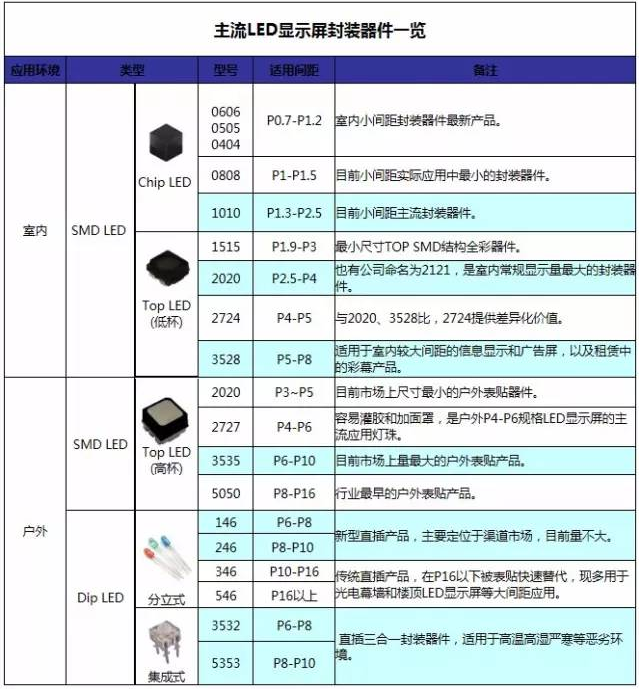

    下圖主要介紹市面上主流LED顯示屏封裝器件的應用環境以及適用間距，并對每一款器件附上簡單的備注，以期讓剛接觸LED顯示屏的讀者對此有初步的了解。

    注：圖片點擊可放大。

    附：直插LED封裝器件和表貼LED封裝器件對比

    直插LED封裝器件

    直插LED的封裝采用灌封的形式。灌封的過程是先在LED成型模腔內注入液態環氧樹脂，然后插入壓焊好的LED支架，放入烘箱中讓環氧樹脂固化后，將LED 從模腔中脫離出即成型。由于制造工藝相對簡單、成本低，有著較高的市場占有率。直插式體積較大,可用人工插件或AI機作業,由于直插LED亮度高，容易做 防水處理，所以早期一般用于做戶外LED顯示屏的光源。

    優點：高防護性、能耗低、亮度高、衰減慢等。

    缺點：尺寸大、可視角度小、配光和混色差等。

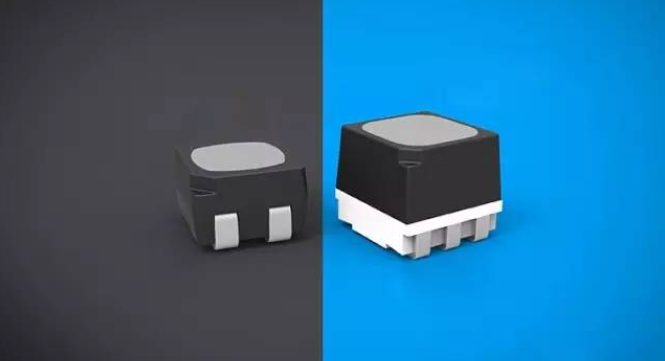

    表貼LED封裝器件

    表貼LED是貼于線路板表面的，適合SMT加工，可回流焊，很好地解決了亮度、視角、平整度、可靠性、一致性等問題，采用了更輕的PCB板和反射層材料，改進后去掉了直插LED較重的碳鋼材料引腳，使顯示反射層需要填充的環氧樹脂更少，目的是縮小尺寸，降低重量。這樣，表面貼裝LED可輕易地將產品重量減輕 一半，最終使應用更加完美。表貼LED一般用室內LED大屏幕的光源，但隨著技術上的突破，表貼LED的亮度得到大幅度提高，防水處理也能很好地得到解 決，因此，表貼LED在戶外P16以下的應用逐漸替代直插LED成為主流。

    優點：分辨率高、混光效果好、散熱性好、生產成本低、重量輕、高對比度。

    缺點：易吸潮、抗靜電能力差、耐熱性差、亮度低（較難達到8000cd以上）、衰減快等。
