【知識普及】LED顯示屏常見視頻接口圖文介紹

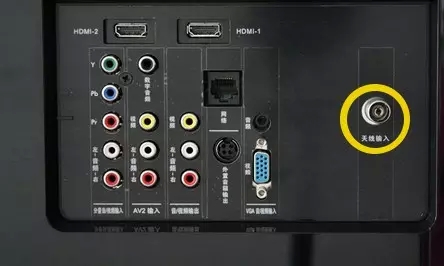

    1、RF射頻輸入接口

    RF射頻端子是最早在電視機上出現的，原意為無線電射頻（Radio Frequency）。天線和模擬閉路連接電視機就是采用射頻（RF）接口。作為最常見的視頻連接方式，它可同時傳輸模擬視頻以及音頻信號。RF接口傳輸?shù)氖且曨l和音頻混合編碼后的信號，顯示設備的電路將混合編碼信號進行一系列分離、解碼在輸出成像。由于需要進行視頻、音頻混合編碼，信號會互相干擾，所以它的畫質輸出質量是所有接口中最差的。有線電視和衛星電視接收設備也常用RF連接，但這種情況下，它們傳輸?shù)氖菙?shù)字信號。

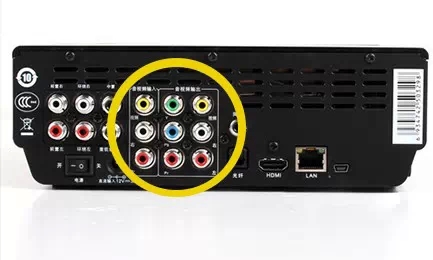

    2、AV復合視頻接口

    AV復合視頻接口是目前在電視產品中應用比較廣泛的接口，屬模擬接口，該接口由黃、白、紅3路RCA接頭組成，黃色接頭傳輸視頻信號，白色接頭傳輸左聲道音頻信號，紅色接頭傳輸右聲道音頻信號。AV復合視頻接口實現了音頻和視頻的分離傳輸，這就避免了因?yàn)橐?視頻混合干擾而導致的圖像質量下降。復合”的含義是同一信道中傳輸亮度和色度信號的模擬信號但電視機如果不能很好的分離這兩種信號，就會出現虛影。

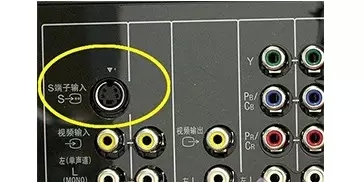

    3、S端子輸入接口

    S端子，即分離式影像端子S-video（Separate Video）。也是一種常見的視頻輸出輸入模擬端口，S端子效果要好于AV復合視頻，不過S端子的抗干擾能力較弱。

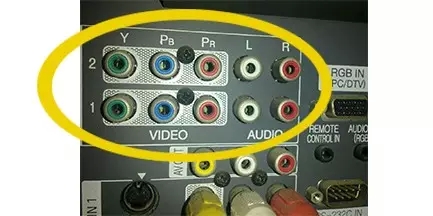

    4、色差分量接口

    色差分量接口是模擬端口，持傳送480i/480p/576p/720p/1080i/1080p等格式的視頻信號，本身不傳輸音頻信號。色差分量接口一般采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。一般采用3根信號線分別傳送亮度信號與兩路色差信號，這3組信號分別是：亮度以Y標注，以及從三原色信號中的兩種——藍色和紅色（去掉亮度信號后的色彩差異信號），分別標注為Pb和Pr，或者Cb和Cr。綠色電纜對應Y，Pb/Cb對應藍色電纜，Pr/Cr對應紅色電纜。

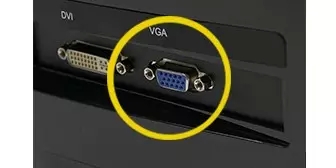

    5、VGA接口

    Video Graphic Array，視頻圖形陣列。VGA接口共有15針，分成3排，每排5個孔，是顯卡上應用最為廣泛的接口類型，絕大多數顯卡都帶有此種接口。它傳輸紅、綠、藍模擬信號以及同步信號（水平和垂直信號）。其工作原理：是將顯存內以數字格式存儲的圖像（幀）信號在RAMDAC里經過模擬調制成模擬高頻信號，然后再輸出到顯示設備成像。

    6、DVI接口

    DVI（Digital Visual Interface）接口，即數字視頻接口。DVI可以傳輸數字信號，不用再進過數模轉換，所以畫面質量非常高。目前常見的DVI接口有兩種，分別是DVI-Digital（DVI-D）與DVI-Integrated（DVI-I），DVI-D僅支持?jǐn)?shù)字信號，而DVI-I則不僅支持?jǐn)?shù)字信號，還可以支持模擬信號，也就是說DVI-I的兼容性更強。

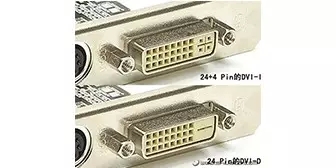

    DVI-I插口是兼容數字和模擬接頭的，所以，DVI-I的插口就有24個數字插針＋5個模擬插針的插孔（就是旁邊那個四針孔和一個十字花）。DVI-D插口是純數字的接口，所以，DVI-D的插口只有24個數字插針的插孔（沒有模擬的那個四針孔和一個十字花）。因此，DVI-I的插口可以插DVI-I和DVI-D接頭的線，而DVI-D的插口只能接DVI-D的純數字線。

    值得注意的是DVI接口只能傳輸圖像信號，對于數字音頻信號的支持完全沒有考慮。

    7、HDMI接口

    HDMI是新一代的多媒體接口標準，全稱是High-Definition Multimedia Interface，中文意思為高清晰多媒體接口。它同DVI一樣是傳輸全數字信號的。不同的是HDMI接口不僅能傳輸高清數字視頻信號，還可以同時傳輸高質量的音頻信號，也就是說一根線實現視頻、音頻同步傳輸。可以說HDMI接口是對DVI接口的改進，它完全兼容DVI接口標準。

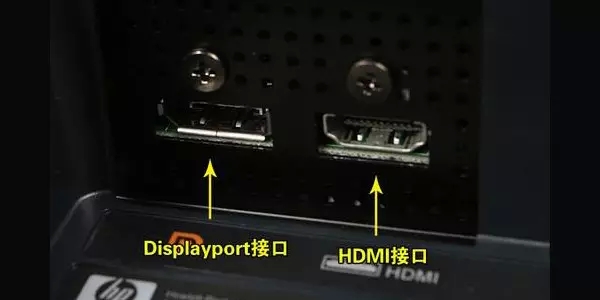

    8、DisplayPort接口

    DisplayPort是由視頻電子標準協會(VESA)發布的顯示接口。作為DVI接口的繼任者，DisplayPort將在傳輸視頻信號的同時加入對高清音頻信號傳輸?shù)闹С郑瑫r(shí)支持更高的分辨率和刷新率。和HDMI一樣，DisplayPort也允許音頻與視頻信號共用一條線纜傳輸，支持多種高質量數字音頻。但DisplayPort接口比HDMI接口更先進，是未來發展的趨勢。

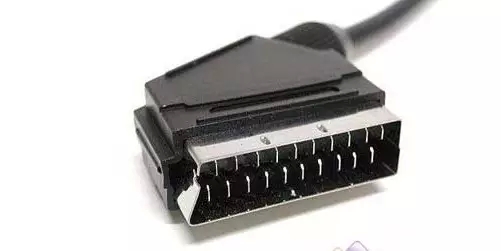

    9、SCART接口

    SCART接口也是一種專用的音視頻接口，是歐洲強制要求用于衛星電視接收機、電視機、錄像機及其它音視頻設備上的互連互通接口。標準的SCART接口為21針連接器，外型呈直角梯形，俗稱“掃把頭”。

    10、IEEE 1394

    IEEE 1394也稱為火線或iLink，它能夠傳輸數字視頻和音頻及機器控制信號，具有較高的帶寬，且十分穩定。通常它主要用來連接數碼攝像機、DVD錄像機等設備。IEEE 1394接口有兩種類型：6針的六角形接口和4針的小型四角形接口。6針的六角形接口可向所連接的設備供電，而4針的四角形接口則不能。

    總結

    1、RF射頻接口、AV復合視頻接口、S端子是隨著著早期模擬電視技術發展起來的接口，只能傳輸“標清”畫面。

    2、色差分量接口傳輸?shù)囊彩悄M視頻信號，但是色差接口可以支持從標清（480P，576P）到高清（720P，1080i，1080P）的視頻信號。

    3、VGA、DVT、HDMI都是高清接口，尤其是HDMI接口，被各大電視廠商宣傳為唯*的高清接口，好像只要有了HDMI接口，電視立刻就高了一個檔次！其實就實際使用的效果來講，DVI和HDMI的效果是一樣的，VGA的效果稍差一些。
