LED球形顯示屏面世進入市場是近幾年才出現的，較為有名的世博會的臺灣館有一個大的球形屏，發展到目前為止已經出現了西瓜皮球屏、足球屏、六面球屏等三種LED球屏。最近，上海大晨顯示推出了新型球面點陣顯示屏，這一產品畫面還原度好、播放面積大，成為客戶采購球形屏時的新選擇。

　　一 現狀

　　目前市面上的球面屏或者球屏大都是俗稱的西瓜皮法制成，包括著名的世博會球屏也如此。它的優點是制作方便，編寫軟件也很方便，但是致命的缺陷是：

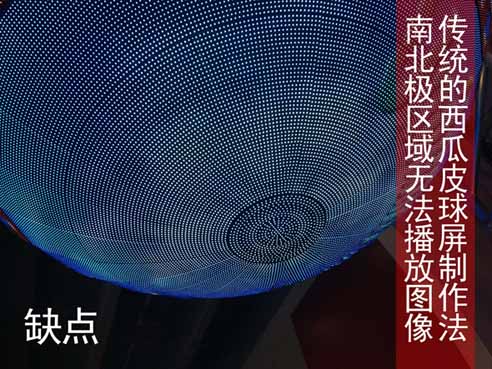

　　1、圖形失真嚴重，因為它像素的排布是按緯度方向等間距排布的，而實際上每一個緯度上緯度圈的周長是不等的，它隨著南北兩極緯度的增加而減少，那么每個緯度圈上的像素總數也是不等的，如按照緯度圈等間距的布法，到了南北兩極只剩下一點像素了。

　　見圖（1）

　　這對球屏的播放顯然是不合理的，因為南北二及無法播放圖像。最好的檢驗辦法是：能否顯示一個完整地球儀。

　　2、由缺陷1造成的球面可播放的面積減少，它的有效面積只有赤道周圍的一些面積可以用于播放節目，這對球體屏直徑大于1米的球面，播放資源損失很大，也就是說它不是真正意義上的球屏，而是一個馬桶狀屏。

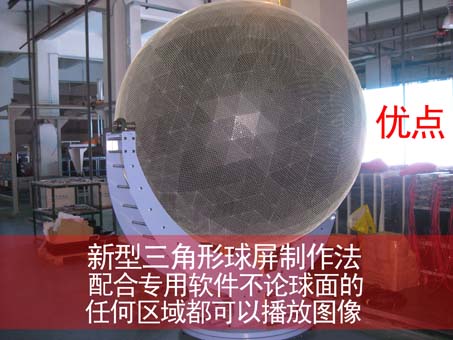

　　二， 針對上述缺陷，大晨顯示設計并實施了新穎的球面點陣顯示屏

　　見圖（2）

　　見圖（3）

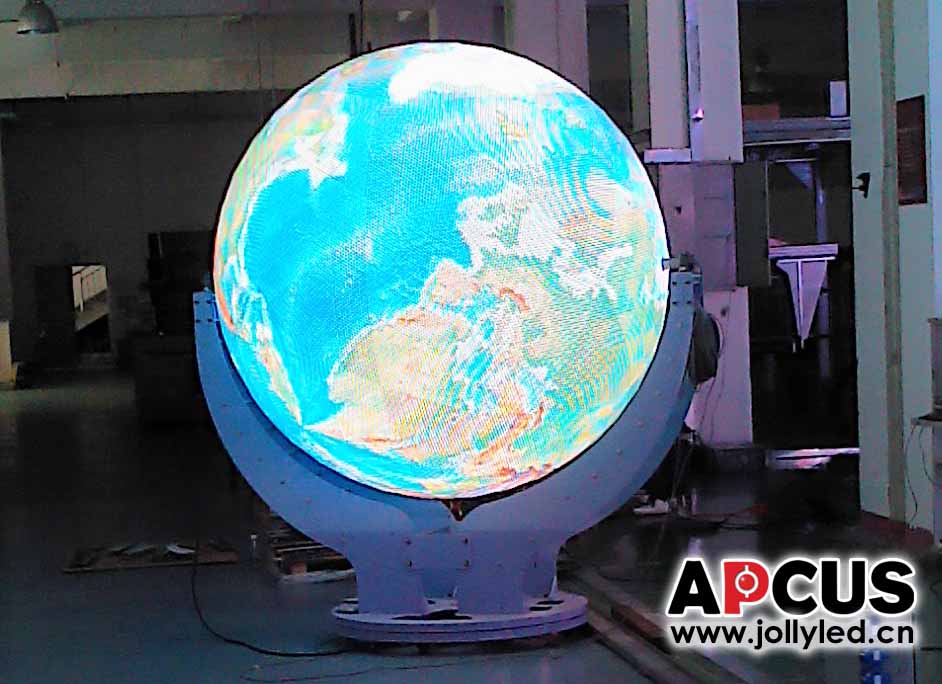

　　這是球面點陣顯示屏已做好的照片

　　1、它由20塊完全相同的、相鄰緊密拼接的，且頂點都在一個球面上的三角形類球面大單元屏 見圖（4）組成。

　　現在對三角類球面大單元屏進行進一步分解。

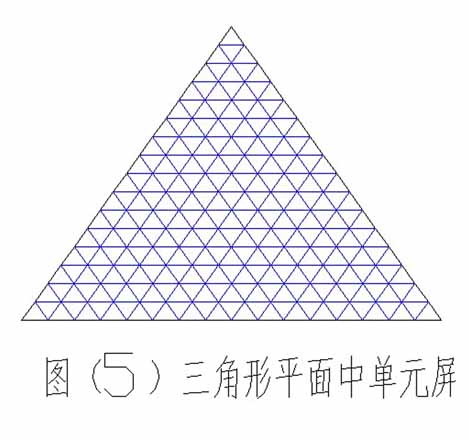

　　2、三角形類球面屏，它由N2（N是大于1的正整數）塊相鄰緊密拼接的、且頂點都在同一球面上的三角形平面中單元屏（見圖5）組成

　　它們的頂點也都在球面上。

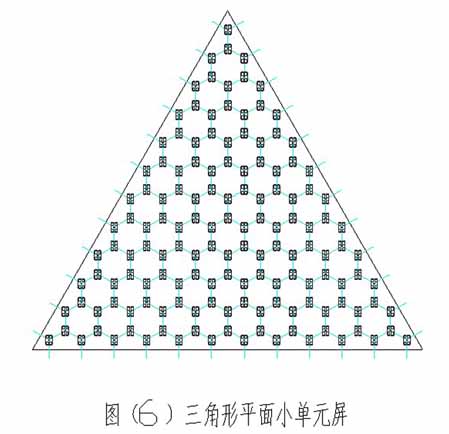

　　3、三角形平面中單元屏（圖5）由三角形平面小單元點陣板（圖6）。

　　小單元點陣板上按蜂巢狀布置3528 LED。
