南京大學實現了新光學材料：透明啞光材料

近日，南京大學物理學院賴耘教授、彭茹雯教授和王牧教授合作團隊，利用新型超表面實現了全可見光波段的極端不對稱光散射，進而實現了一種融合了高透明性與啞光特征的宏觀光學材料，其可以在保持完美透明性的同時，展現出如粗糙物體表面一般的啞光外貌。這類新型光學材料在隱形、成像和顯示等領域可能具有廣泛的應用前景，有望切實改善人們?nèi)粘Ｉ钪械囊曈X體驗。

在傳統光學中，一個歷史悠久的難題是透明性與啞光外貌之間的矛盾。例如，透明玻璃是整個光學的材料基礎，在現代社會中擁有廣泛的應用。然而，其光滑表面也導致了鏡面倒影和眩光污染等不良影響。另一方面，具有粗糙表面或無序組分的常見物體，如墻、木頭、紙等，通常都具有啞光的外貌。漫散射消除了倒影和眩光，但是也導致其透明程度大幅下降。近年來，可獨立調控透射與反射的超表面的發展，為解決這個經典光學難題提供了一個契機。2021年，南京大學賴耘教授、彭茹雯教授和王牧教授合作團隊提出了一種無序翻轉超構表面，成功地將漫反射與透射清晰成像的功能完美融合（Science Advances 7, eabj0935 (2021)）。然而，該超表面的漫反射能力是隨頻率變化的，只在690納米附近接近完美，而在400-500納米的區間幾乎失效，即不能覆蓋整個可見光頻段。此外，該超表面的最小特征尺寸約為100納米，因此難以加工出宏觀尺寸的樣品。這些缺點極大地限制了實際應用。

2024年，該團隊在原有的工作基礎上開拓創新，首次基于成熟的工業級步進式光刻技術，首次在玻璃表面加工了在全可見光頻段具有完美漫反射功能和高度透明性的宏觀尺寸超表面（直徑為10厘米）(Science Advances 10, eadm8061 (2024))。這種超表面被稱為：透明啞光表面（transparent matte surfaces）。具有這種表面的透明材料在透射上具有極高的透明清晰程度，類似于透明玻璃；而在反射上則具有類似粗糙物體的啞光外貌。

要融合漫反射與透明，關鍵是實現極端不對稱的光散射。不對稱光散射可以通過將兩種反射相位差接近圓周率，而透射相位差接近0的超原子無序排列，組成無序超表面來實現。在之前的工作中，我們通過互易性定理與空間反演對稱性保證了在整個可見光頻段內透射相位差為0。但是，要在整個光學頻段內實現反射相位差為圓周率依然是一個重大的挑戰。在此工作中，我們采用了一種出乎意料的簡潔方法，實現了寬頻反射相位差為圓周率的功能。通過在無序翻轉的金屬片結構上方覆蓋一薄層電介質，由于介質表面與金屬片的反射波之間的干涉，剛好消除了金屬片反射相位差的頻率色散，最終在全可見光波段實現了圓周率的反射相位差。實驗測量結果表明：這種設計能在整個可見光波段將原本金屬片的鏡面反射率降低幾十倍至~1%，甚至低于普通玻璃的鏡面反射率（~4%）。此外，由于金屬片單元的橫向尺寸為900納米，因此可以采用工業級步進式光刻技術制備宏觀樣品。

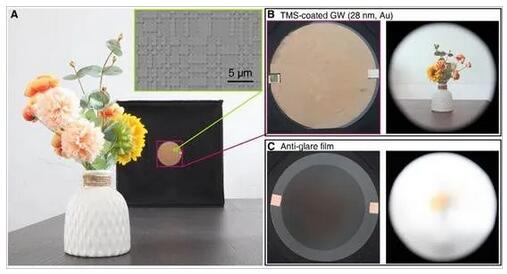

圖1. 基于透明啞光表面的偽裝窗戶

下面通過與商用防眩光膜的對比來展示透明啞光表面的優越性能。圖1直觀地展示了一個對比實驗。圖1A展示了實驗設置（插圖展示了樣品微納金片的分布圖）。我們在桌后側放置了一個開孔的小型攝影棚，將透明啞光表面樣品置于開孔處。桌前側放置了白色花瓶和彩色花朵，作為景物來驗證樣品的反射與透射效果。圖 1B左圖展示了從外側拍攝的樣品照片的放大圖像，可見幾乎沒有反射倒影，外貌類似于普通金盤，具有啞光的特性。圖 1B右圖展示了從攝影棚內部透過樣品向外拍攝的照片，可以清晰地看見花瓶和彩色花朵的細節，證實了樣品的透明清晰度極高。作為對比，如果用防眩光膜取代了透明啞光表面，盡管其同樣不會產生反射倒影（圖1C左圖），但是透明度卻大大降低。在攝影棚內部透過它拍攝的景物非常模糊（圖1C右圖），難以分辨。因此，透明啞光表面相比防眩光膜的一大優勢是其后的景物無論多遠都可以清晰成像，可以作為窗戶使用。同時，漫反射的特征使得從外側看來，其外貌類似于不透明的普通物體，而非透明窗戶，實現了一種有趣的偽裝或“隱形”。

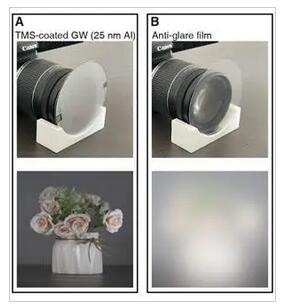

圖2. 基于透明啞光表面的偽裝攝像

基于這個原理，可以實現獨特的偽裝攝像。圖2展示了一個對比實驗。這里我們將一個超低透射率的透明啞光表面樣品貼在照相機鏡頭上。此樣品的透射率僅為3%左右，總反射率約80%，但鏡面反射率在全可見光波段仍然保持為~1%（實驗測量結果）。由于這個樣品是微納鋁片組成的，其外貌類似于啞光的普通鋁片，對相機鏡頭有覆蓋偽裝功能。有趣的是，盡管透射率只有3%，相機鏡頭仍然能夠拍攝出清晰的照片（圖2A下圖）。作為對比，采用防眩光膜遮擋相機鏡頭時，可以清晰地看到后面的鏡頭，這是因?yàn)榉姥９饽さ耐干渎屎芨摺１M管透射率這么高，相機鏡頭拍攝的景物照片卻非常模糊（圖2B下圖）。這說明防眩光膜中的漫散射嚴重地破壞了透明性，使相機喪失了拍攝功能。相反，透明啞光表面則在實現啞光外貌的同時完美保護了透明性，從而實現了對透明材料的偽裝。

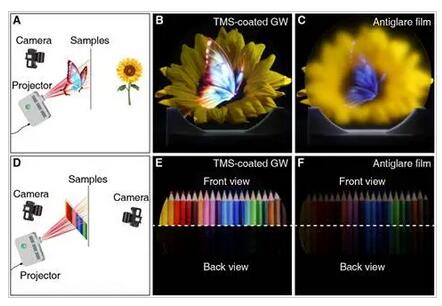

最后，圖3展示了基于透明啞光表面的一種新透明顯示方案，即把透明玻璃變成顯示屏。透明啞光表面的漫反射類似于電影院的幕布功能，可以投影顯示。再結合高透明性，就實現了透明顯示。圖3A展示了實驗設置。樣品的后側放置了一支向日葵，投影儀將彩色蝴蝶投影到樣品的前側，并在同一側用相機拍攝。圖3B展示了樣品為透明啞光表面時拍攝的照片。顯然，投影的蝴蝶和樣品后面的向日葵都非常清晰。作為對比，如果用防眩光膜替代了透明啞光表面（圖3C），此時蝴蝶明顯暗淡了許多，同時向日葵也變得十分模糊。有趣的是，基于透明啞光表面的投影顯示還具有單側顯示的特征。圖3E展示了投影彩色鉛筆時從前后側分別拍攝的照片，可見前側鉛筆十分清晰，而后側則幾乎看不清鉛筆。這再次驗證了極端不對稱的光散射。作為對比，使用防眩光膜時（圖3F），前后拍攝到的鉛筆亮度相近，意味著防眩光膜中的光散射在前后都存在。

圖3. 基于透明啞光表面的透明顯示

綜上所述，透明啞光表面在全可見光波段融合了透射清晰成像與完美漫反射，實現了一類特殊的光學材料，解決了光學中透明性與啞光外貌無法兼容這個難題。透明啞光表面技術具備廣闊的應用價值，甚至可能帶來顛覆性的改變。例如，想象一輛汽車在外部看起來完全沒有窗戶，但內部的駕駛員卻可以毫無阻礙地看到外界；或者一個四面都被墻壁包圍的房子，當里面的人向外看時，墻壁卻好像是透明玻璃一樣，可以無礙地欣賞外界的全部景色。有了透明啞光表面，這些科幻場景不再是不可能實現的。此外，透明啞光表面還有望以較低的成本來實現大面積的動態高清透明顯示，可用于車載顯示、櫥窗顯示、增強現實等科技。

該研究成果以“Matte surfaces with broadband transparency enabled by highly asymmetric diffusion of white light”為題于2024年3月15日發表在國際重要期刊《科學進展》上。本文第 一作者為南京大學褚宏晨副研究員（現為南京師范大學研究員）和南京大學熊翔教授，通訊作者為南京大學賴耘教授、彭茹雯教授和王牧教授，合作者包括香港大學Nicholas X. Fang教授。研究工作得到了南京大學物理學院、固體微結構物理國家重點實驗室、人工微結構科學與技術協同創新中心等平臺支持，以及科技部重點研發計劃，國家自然科學基金等項目資助。
