3項Micro LED技術獲新進度

近日，Micro LED技術動態頻發，鐳昱光電、北京數字光芯均公示了Micro LED相關專利。

鐳昱光電：一種Micro LED微顯示芯片及其制造方法

5月16日，鐳昱光電公布“Micro LED微顯示芯片及其制造方法”的發明專利。

本申請公開了一種Micro LED微顯示芯片及其制造方法。

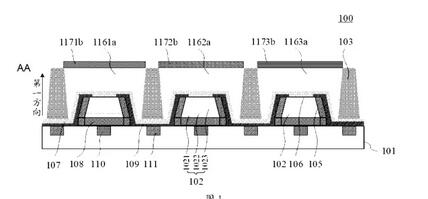

Micro LED微顯示芯片包括：

驅動面板；多個LED單元，其設置在驅動面板上，其中多個LED單元一對一地設置有多個與之相對應的LED平臺，并且每個LED單元可由驅動面板單獨驅動；

一種圍欄結構，其設置有多個網格孔，其中多個網格孔分別設置在多個LED平臺周圍，每個LED平臺與相應的網格孔之間形成凹陷區域；

以及波長轉換層，其設置在圍欄結構上，包括第 一波長轉換層，其中第 一波長轉換層設置有多個第 一波長轉換單元，第 一波長轉換單元填充相應的凹陷區域，所述LED單元發射第 一色光，第 一波長轉換單元將第 一色光轉換為第二色光。

北京數字光芯：披露2項Micro LED專利出進展

北京數字光芯集成電路設計有限公司的2項Micro LED發明專利均進入發布階段。

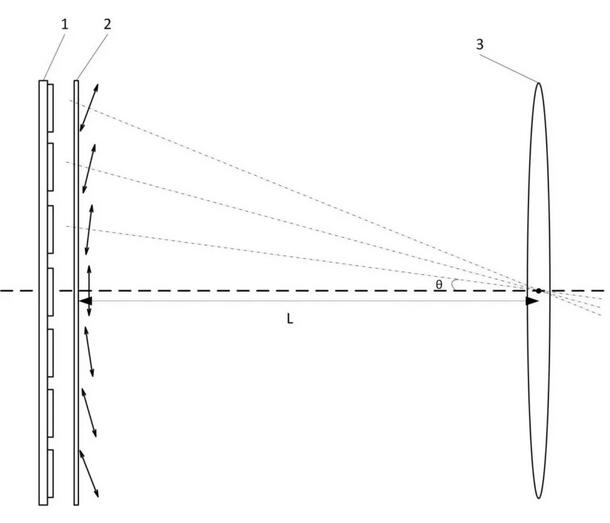

“基于Micro LED顯示面板的顯示系統”的發明專利屬于投影顯示技術領域。包括Micro LED顯示面板、微透鏡陣列及成像光學系統；

所述Micro LED顯示面板和微透鏡陣列的幾何中心均位于成像光學系統的主光軸上，所述微透鏡陣列的每一個微透鏡單元的光軸均設置為相對于成像光學系統的主光軸具有不同的傾斜角度，且所述微透鏡陣列中的每一個微透鏡單元的光軸均通過成像光學系統的光心。

本發明利用微透鏡陣列中不同位置的微透鏡單元的光軸傾斜，能夠使得顯示圖像光場的邊緣部分的亮度提高，從而解決了現有技術中的顯示圖像暗角問題。

“Micro-LED顯示面板中有源驅動陣列的測試電路”的發明專利涉及集成電路技術領域。

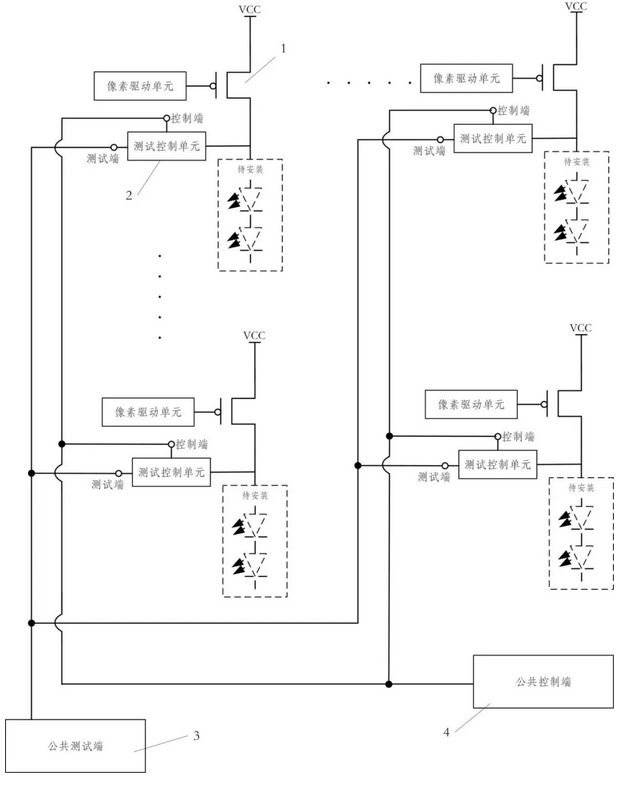

其公開了一種Micro LED顯示面板中有源驅動陣列的測試電路，包括由多個相同的開關元件所構成的有源驅動陣列，每個所述開關元件的第二端均連接有一個測試控制單元，所述測試控制單元包括一個測試端和一個控制端，所有測試控制單元的測試端連接在一起形成公共測試端，且所有測試控制單元的控制端連接在一起形成公共控制端。

本發明通過在Micro LED顯示面板制造的中間環節中，增加了有源驅動陣列的測試電路及實施對應于該測試電路的測試方法，可以在制造的中間環節對有源驅動陣列進行良率的檢測。
