索尼MicroOLED高亮度化技術淺析

類別：行業新聞發表于：2023-08-30 15:51

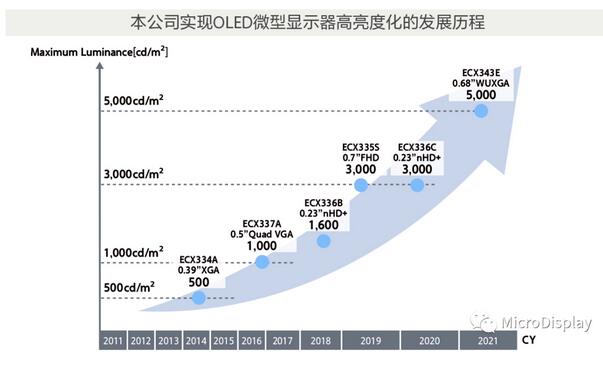

摘要：為了擴展OLED微型顯示器的應用領域，進一步實現高亮度化最為令人期待。特別是在AR眼鏡的用途中，要求具備在外光環境下的明視度，因此，迫切希望增大顯示器的亮度。當然，在其他應用領域中，高亮度化技術也非常有用，作為有助于延長OLED使用壽命、降低功耗的重要技術而備受期待。

為了擴展OLED微型顯示器的應用領域，進一步實現高亮度化最為令人期待。特別是在AR眼鏡的用途中，要求具備在外光環境下的明視度，因此，迫切希望增大顯示器的亮度。當然，在其他應用領域中，高亮度化技術也非常有用，作為有助于延長OLED使用壽命、降低功耗的重要技術而備受期待。

為了滿足這些需求，索尼半導體解決方案公司(下稱SSS) 通過采用在像素內生成微透鏡的自創技術，提高了發光效率，與傳統技術相比，發光效率增大2.2倍。另外，通過微透鏡的光線更加平行化，這有利于減少彩色濾光片之間的串?dāng)_，改善可視角特性。

通過采用微透鏡技術，提高發光效率

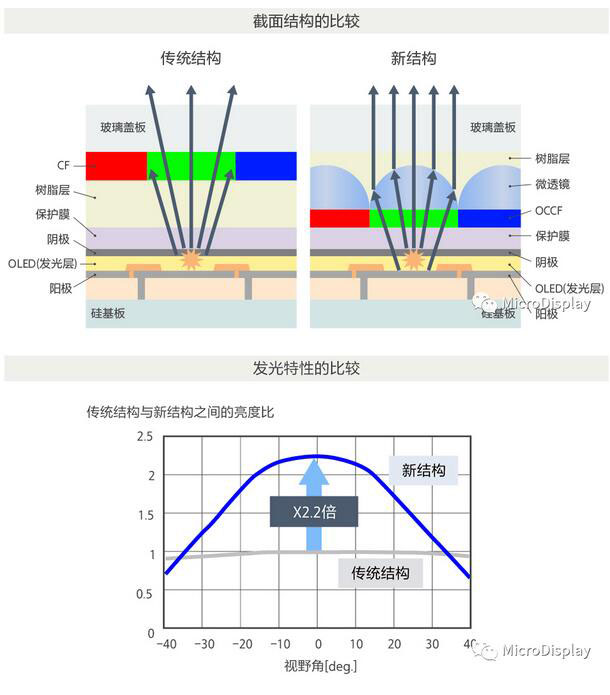

如下圖所示，通過將微透鏡配置在像素內的OCCF（On Chip Color Filter：芯載彩色濾光片）上，來自O(shè)LED發光層正面方向的光線出光效率提升到傳統結構的2.2倍。在AR眼鏡等需要具備高亮度的應用中，原理上會希望能夠得到更加平行的出射光線，故這項發光特性對此來非常有利。此外，在不需要用到高亮度的應用中，該技術將有助于降低功耗和延長使用壽命。

通過采用微透鏡技術，改善可視角特性

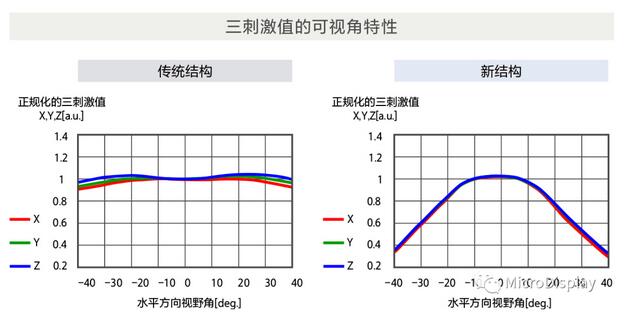

由于從微透鏡中射出的光線會更加平行，因此具有在正面方向可達到峰值的特性。該特性對于AR眼鏡等偏光光學系統及光波導光學系統來說，是非常具有優勢的。同時，該特性還有助于將相鄰的彩色濾光片之間的干擾降至最小程度，產生如下圖所示的可視角改善效果。從斜向進行觀測時的三刺激值偏離也變得很小，具有改善偏色的效果。
