7 月 19 日 ，東麗宣布已經開發了一種材料，可在低于常規30℃的溫度下粘合微電子元件，并且還是低壓環境。

該公司通過將粘合技術與其RAYBRID?光定義導電材料相結合，實現了這一突破，并且該材料正在開發用于電子元件，觸摸傳感器和其他應用的布線。

據悉，東麗是將其專有的納米碳分散技術與含有銀和其他金屬顆粒的光導電漿料技術相結合，開發出一種可光導電的碳漿料。該公司計劃在2025年初開始大規模生產。

在Micro LED顯示屏的大規模生產中，通常需要高速安裝10到20微米大小的LED芯片。焊料作為一種常見的粘合材料，間距微縮化背景下，不僅對焊料凸點提出小型化需求，而且高溫高壓環境下易對LED芯片造成損害 。

據悉，東麗材料可緩解以上兩個難點，具有以下特征：

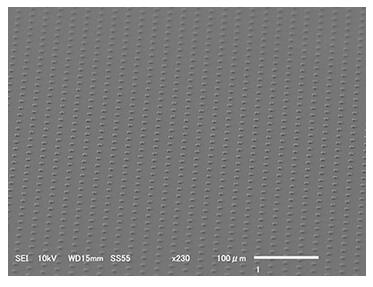

1. 凸塊形成新型接合材料采用光刻技術形成直徑小至 5 微米的凸塊。

2. 可在低溫低壓進行大面積批量安裝

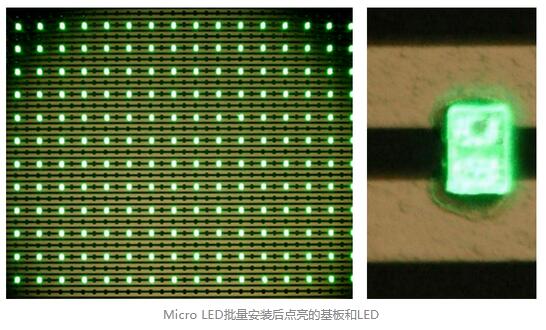

東麗將所需溫度降低至 110°C，同時壓力減半，需要5兆帕。據稱能提高批量安裝Micro LED 的效率。
