近期，通過企查查了解到，乾照光電、兆馳半導體等多家企業均有Micro LED相關專利在近期有進入公布階段。

兆馳半導體：一種Micro LED芯片及其制備方法

6月6日，兆馳半導體公布了“一種Micro LED芯片及其制備方法”的發明專利。

本發明提供一種Micro LED芯片及其制備方法，該方法通過將紅綠藍三色外延層制備在同一個襯底上，然后再依此制備電流擴展層、反射墻、第 一電極、布拉格反射層、第二電極及焊盤層，且所述反射墻設置于紅綠藍三色四周，使得紅綠藍三色芯片側面出光可以通過反射墻反射從襯底面射出，避免了的藍光外延層吸收綠光芯片的側面出光，綠光外延層吸收紅光芯片的側面出光，造成綠光芯片和紅光芯片的亮度損失。

所述方法制備的Micro LED芯片不需要襯底剝離工藝，降低了襯底剝離工藝所需要的高額成本，同時該方法還可以同時在襯底上完成N個像素點，相當于無限的縮小像素點之間的距離，得到更優 秀的顯示效果。

兆馳半導體：一種Micro LED芯片及其制備方法

除此之外，5月23日，兆馳半導體還在企查查公布了一種“用于Micro LED的外延片及其制備方法”的發明專利。

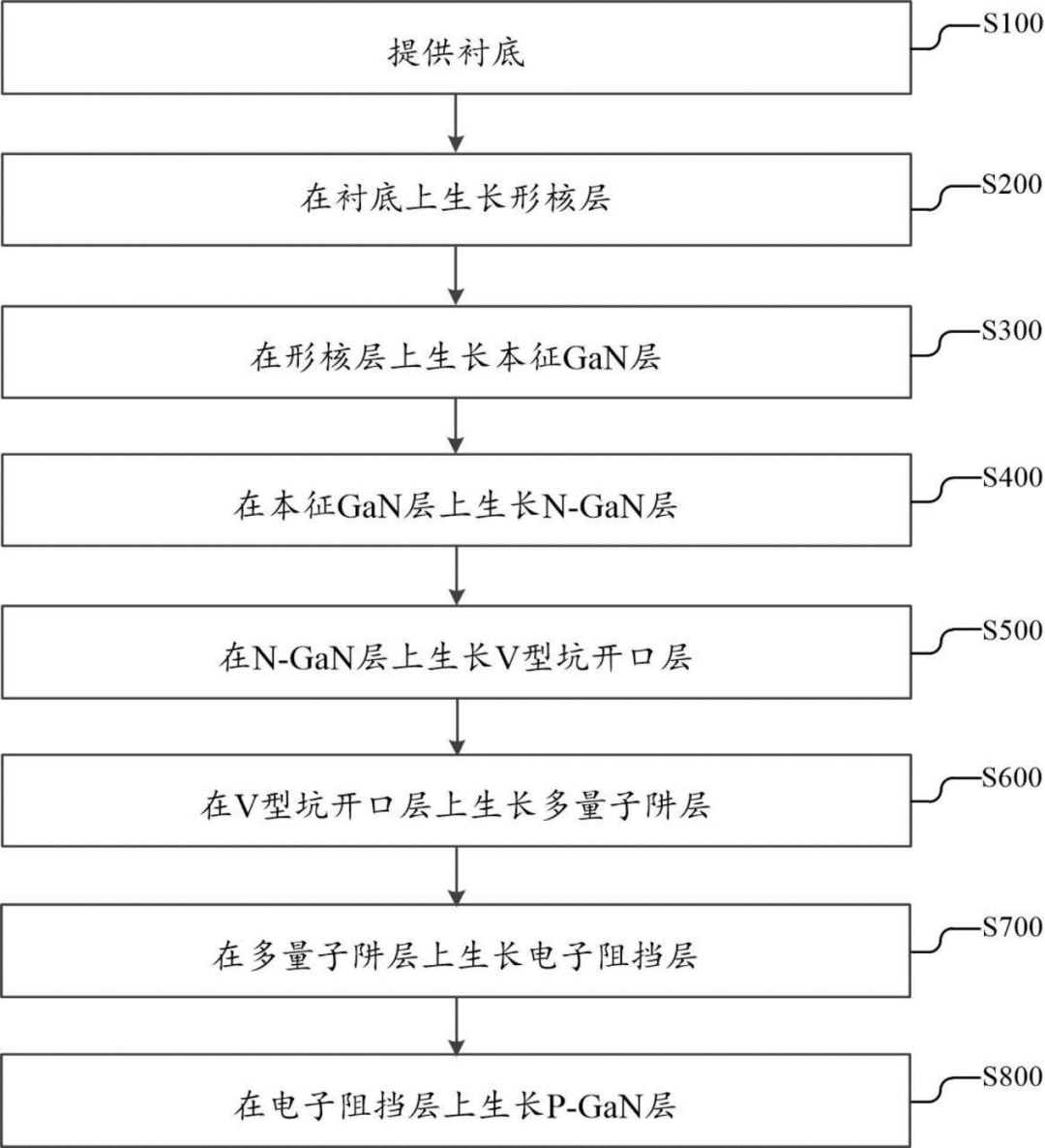

本發明公開了一種用于Micro LED的外延片及其制備方法、Micro LED，涉及半導體光電器件領域。用于Micro LED的外延片包括襯底和依次設于襯底上的形核層、本征GaN層、N?GaN層、V型坑開口層、多量子阱層、電子阻擋層和P?GaN層；

V型坑開口層包括依次層疊的SiO2島層、SiO2島填平層和V型坑開口延伸層；

SiO2島層包括多個陣列分布于N?GaN層上的SiO2島；

SiO2島填平層包括AlN層；

V型坑開口延伸層為InGaN層和第 一AlGaN層交替生長形成的周期性結構。

實施本發明，可提升發光二極管的發光效率，提高抗靜電能力，提高發光波長和發光亮度均勻性。

乾照光電：一種LED芯片及其制備方法

5月30日，乾照光電公布了“一種LED芯片及其制備方法”的發明專利。

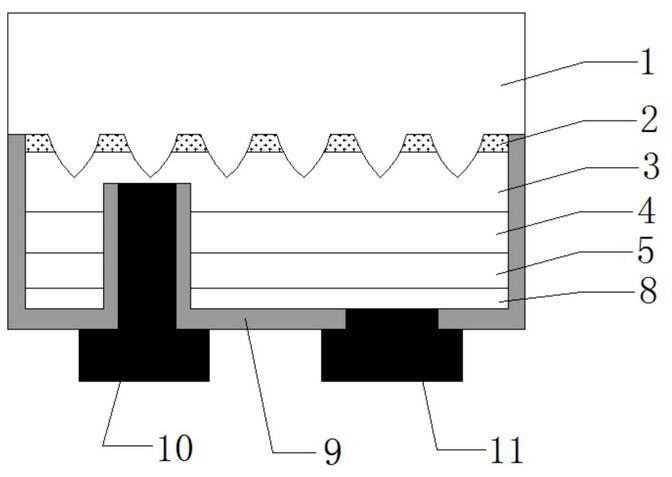

本發明提供了一種LED芯片及其制備方法，通過將襯底設置具有多個凸起，所述發光結構層疊于所述襯底具有凸起的一側表面；其中，所述凸起沿第 一方向的橫截面積逐漸減小；沿第 一方向上所述凸起的單位高度所對應的橫截面積差值為變化速率，則變化速率和凸起高度的曲線呈“V”形；所述第 一方向垂直于所述襯底，并由所述襯底指向所述發光結構。

基于上述設置所獲得的凸起形狀，使得光在所述凸起形成更全面的反射方向，從而擴大了LED芯片的發光角度；如此，在后續顯屏組裝時可簡化背光設計，尤其適用于微型LED芯片(如Mini LED或Micro LED等)。

乾照光電：一種Micro LED顯示裝置及其制作方法

除此之外，5月12日，乾照光電公布了“一種Micro LED顯示裝置及其制作方法”發明專利。

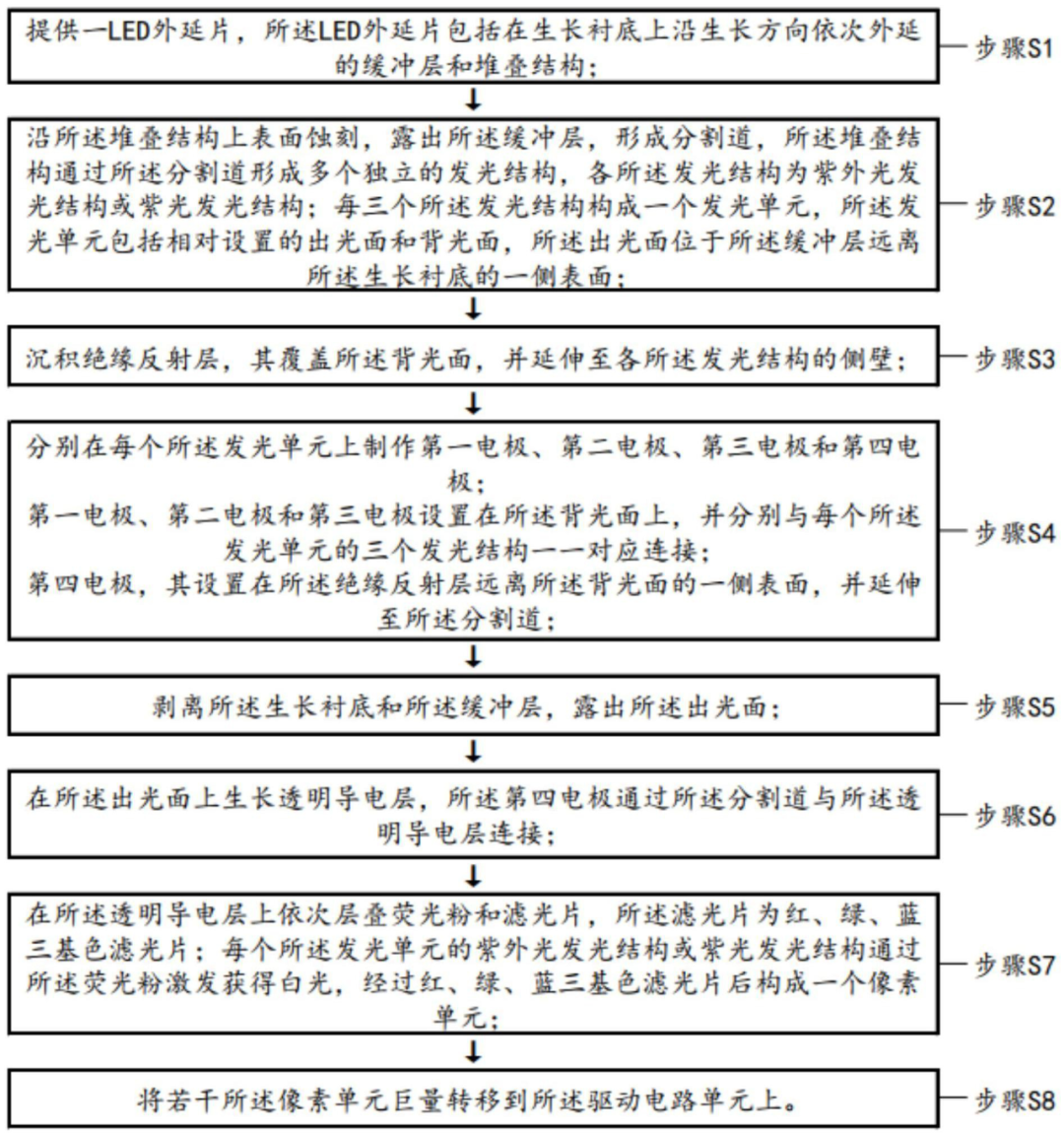

本發明提供一種Micro LED顯示裝置及其制作方法，其中Micro LED顯示裝置包括：驅動電路單元，設置在驅動電路單元上的若干像素單元。

每個像素單元均包括：發光單元，發光單元通過分割道間隔設有三個發光結構，三個發光結構為紫外光發光結構或紫光發光結構，通過熒光粉激發獲得白光，經過紅、綠、藍三基色濾光片后，結合控制第 一電極、第二電極、第三電極和第四電極，可以實現紅、綠、藍三基色單色控制及其混色控制。

第 一電極、第二電極、第三電極和第四電極同時設置在背光面這一側，可增加出光面的發光面積，且第四電極通過分割道與透明導電層連接，可明顯增大電流擴展和增強電導熱能力，進而提高Micro LED顯示裝置的發光效率和可靠性。
