晶臺新品發布 | SMD LED向「更小」點間距邁進

隨著LED顯示技術的不斷革新和市場需求，伴隨著5G+8K等新產業的興起，LED顯示技術正一次次的沖擊著點間距的天花板，Mini LED/Micro LED這一概念也隨之而來。

Mini LED點間距是0.1mm-1.0mm，因此也可作為Micro LED的前哨站，目前Mini LED封裝目前包括COB技術和IMD集合封裝技術兩種方案，這兩種封裝方式也存在各自缺點，如：成本高、良率低、色塊嚴重、顯示效果不理想、墨色一致性差等一系列問題，現有傳統SMD器件有著先天優勢去彌補以上不足，隨著封裝技術的提升，SMD封裝模式可以往更小的點間距進行突破，從而開始打破SMD單燈封裝不被Mini LED點間距所用的格局。

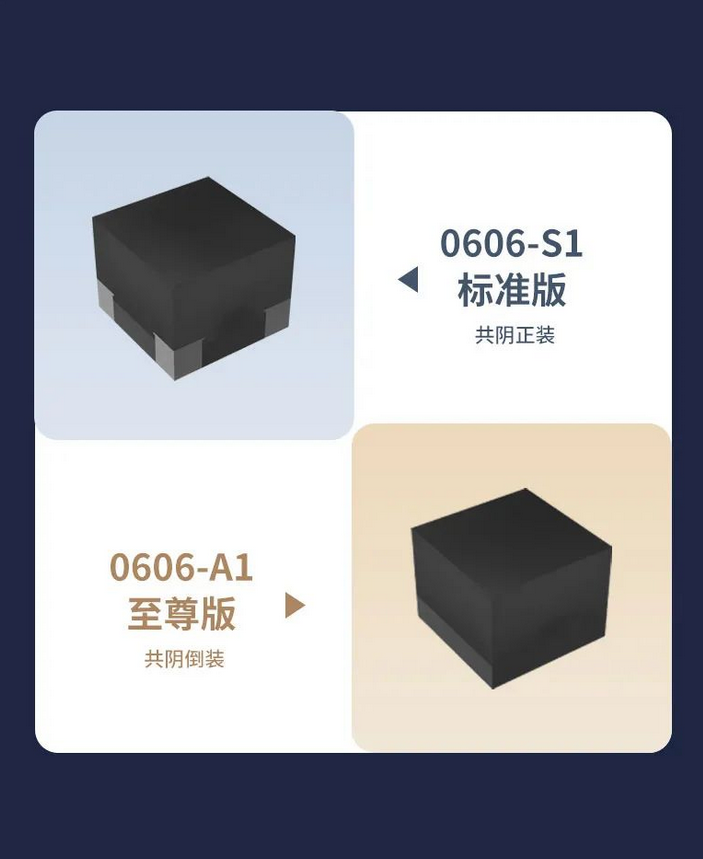

0606產品目前分為標準版0606-S1和至尊版0606-A1兩種型號，其中標準版采用正裝工藝，至尊版采用倒裝工藝。

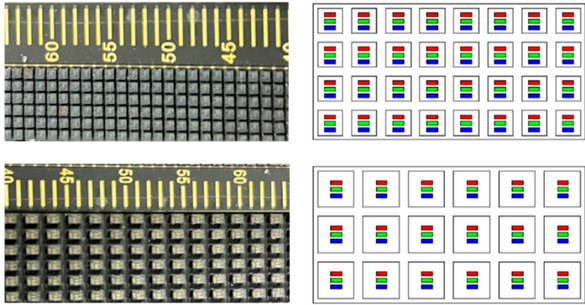

「點間距小，應用靈活」

超小產品尺寸，能適用于點間距P0.9-P1.56，既滿足Mini LED P1.0以下微間距，同時也滿足P1.0以上小間距。既可應用于P0.9-P1.56戶內PCB顯示模組貼裝，也可應用于P0.9-P1.25 GOB顯示模組貼裝，外觀及顯示效果可與COB模組一致，滿足客戶多元化的需求。

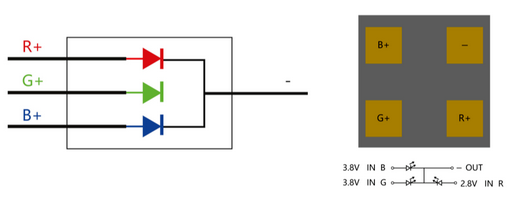

「共陰設計」

獨立供電、節能：

共陰驅動架構采用精準電子控制，基于LED紅、綠、藍三基色不同的光電特性，搭配共陰IC的控制系統及獨立私模，為LED驅動電路精準分配不同的電壓，使產品功耗相對同類產品更節能、更加省電。

色彩真實更穩定：

共陰驅動的方式，可以精準的控制電壓，在降低功耗的同時，更降低了發熱量，連續工作下波長無漂移，穩定的顯示真實色彩。

屏體壽命提升：

能耗降低，從而大幅度的降低了系統的溫升，有效的降低了LED受損概率，提高整個顯示系統的穩定性和可靠性，更有效的延長系統壽命。

「整屏亮度」

P0.93間距32掃0606-A1至尊版亮度可達到1500cd/m2以上；

P0.93間距32掃0606-S1標準版亮度可達到1000cd/m2左右；

「高對比度」

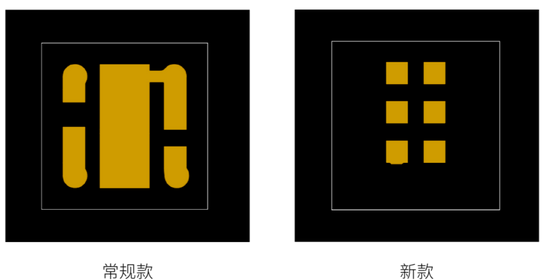

0606A1/S1兩款產品設計功能區尺寸合理，非固晶/焊線區域以外部分均使用油墨覆蓋，減少金屬銅箔裸露，提高產品的對比度，使得圖像更清晰、色彩更艷麗。

「卓越的可靠性」

0606-S1標準版引進先進焊線機通過參數優化，提高焊線工藝所造成的失效；而0606-A1至尊版采用倒裝工藝，由于無金線封裝，極大降低死燈率，提高可靠性能。

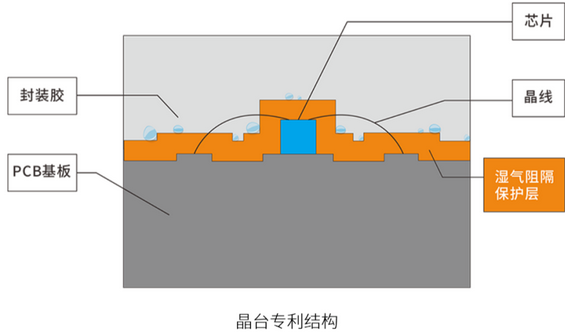

0606A1/S1兩款產品通過優化芯片PV保護、制程工藝調整以及膠水增加高分子材料，增加了抑制基板和芯片金屬遷移的能力，可靠性得到進一步提升。

注意事項：

1.本文檔中包含的信息反映了具有代表性的使用場景，僅供技術參考。

2.本文檔中提到的產品型號和規格如有更改或改進，恕不另行通知。在生產使用之前，客戶應參考產品規格書的最 新數據表。

3.在使用本文檔中引用的產品時，請確保產品在數據手冊中規定的環境和電氣限制范圍內運行。

4.本文檔中的信息適用于LED應用中的典型用法。如有任何特殊用途，請向晶臺咨詢，以獲得進一步的幫助。
