JBD擬量產0.13英寸Micro LED

文章轉載自：液晶分會顯示資訊

Micro LED微顯示公司JBD（香港北大青鳥顯示有限公司）宣布將于今年11月份推出JBD4UM480P系列AMμLED微顯示產品。

據JBD介紹，該系列產品對角線僅0.13英寸（3.3毫米），分辨率為640×480。該顯示屏與一顆米粒大小相當，可以輕松地被設計進AR智能眼鏡里。亮度方面，紅、綠、藍面板分別可達20萬、200萬和150萬尼特的亮度水平，正常運行條件下功耗僅在百毫瓦量級。

JBD稱該系列產品“可能是迄今全球尺寸最小、亮度最 高的VGA微顯示屏”。

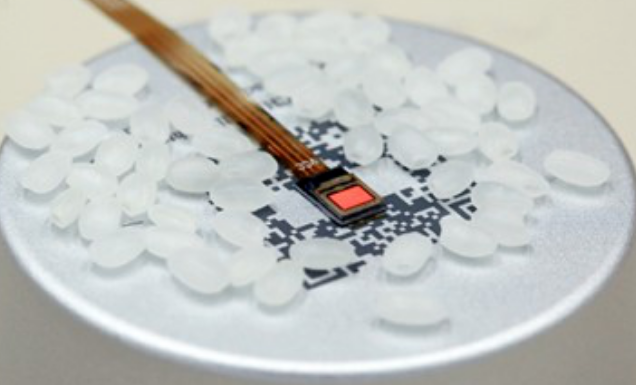

JBD的0.13英寸MicroLED面板和米粒

據介紹，JBD4UM480P的IC背板集合了多項技術，讓Micro LED微顯示芯片可以在極低功耗下運行靜態圖像或低速刷新圖像。無需額外的橋接IC，顯示數據源可以直接從客戶應用系統通過SPI/QSPI接口傳輸至微顯示面板。JBD4UM480P IC背板設有幀緩沖區，支持全局開關和滾動開關的圖像掃描模式，并具有5000級的全局亮度可調范圍。此外，該產品通過內置OTP存儲器可實現圖像增強功能，包括亮度均勻性補償和Gamma校正。

JBD介紹，JBD4UM480P Micro LED微顯示屏系列采用JBD專有的混合集成技術制造。這種混合集成技術包括了針對每個單獨像素的像素級光學元件（Pixel Optics?) 的設計，它可以大幅提升Micro LED的取光效率和光束形狀。

據介紹，JBD4UM480P系列除了包括紅、綠、藍三種顏色的單色面板，還包括兩種全彩光學方案。

第1種全彩方案是通過X-cube合色棱鏡實現全彩。在全彩模塊中，三個單色面板分別被固定到X-cube的三個面，合成光從第四個面發出，并由一組微透鏡準直及投射。包括3塊Micro LED單色面板、一個X-cube合色棱鏡，和透鏡光學元件，X-cube方案的模組體積小于1.4立方厘米。

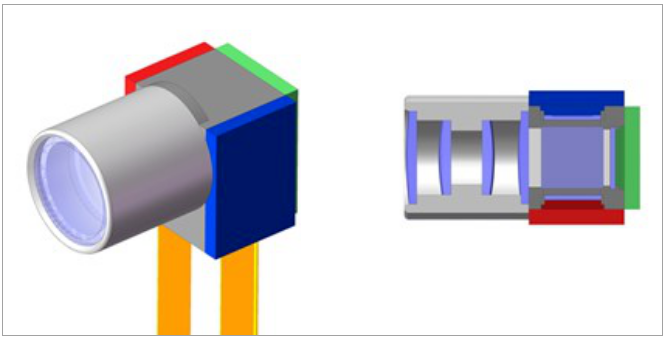

JBD的0.13英寸帶X-Cube的多色模組

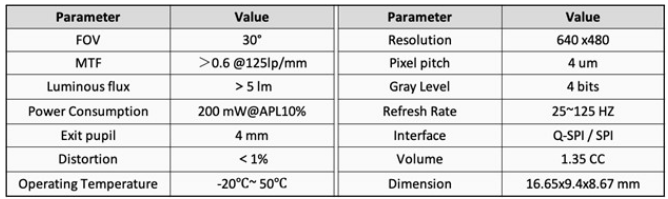

JBD 0.13” 多色模塊規格

第二種全彩方案需使用紅、綠、藍三個獨立的單色光機進行合光。在此方案中，每個單色光機的體積僅0.4立方厘米，如圖3所示。這種方案搭配多層結構的衍射波導以及針對不同顏色光機的多個波導耦入口即可實現合色。這兩種全彩方案除了具有體積小、亮度高的優點外，它們沒有移動元件，沒有激光光源，沒有有機材料，因此更加安全，并能允許在惡劣的工作條件下使用。

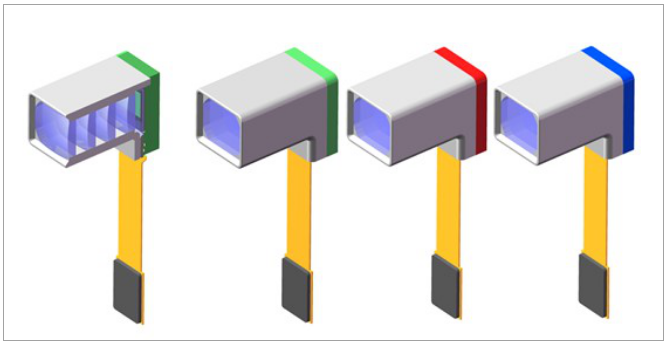

JBD的0.13英寸單色光機，從左到右：切面視圖、綠色、紅色和藍色光機

此外，為了讓終端開發者提前評估JBD4UM480P Micro LED顯示面板，加快其開發速度， JBD將發布以下開發套件：

JBD4UM480P Micro LED單色顯示面板開發套件

JBD4UM480P Micro LED紅、綠、藍三個單色顯示面板開發套件

JBD4UM480P Micro LED單色光機模組開發套件

JBD4UM480P Micro LED全彩光機模組開發套件

JBD4UM480P VGA Micro LED微顯示面板的設計適合近眼顯示和基于微型投影類的應用場景，如信息提示AR智能眼鏡、運動光學顯示、全息瞄準鏡，以及正在快速發展的體育愛好者和運動員使用的AR護目鏡市場。

據悉，JBD4UM480P Micro LED微顯示面板計劃定價在數十美金，JBD將發揮微顯示產品的成本競爭力，使其能同時能進入對價格敏感的各類潛在應用市場。
