文章轉載自：顯示世界

BOE(京東方)在2019年IPC（11月）上展出了全球首款55寸8K印刷式OLED屏。這一展品顯示了BOE在打印OLED 技術領域雄厚的技術資本，給顯示面板產業帶來了很大的震撼。這是為什么呢？

這里涉及到的關鍵詞是“印刷式”，行業內部還稱之為“打印式”或“Inkjet Printing”。

OLED噴墨打印是OLED工藝發展中標桿式的技術門檻，決定著后續OLED產品生產生態，近幾年來業界包括三星（韓）、LG（韓）、JDI（日）、CSOT（中）等幾大企業在這一工藝技術研發上上演著激烈的追逐戰。

一、什么是打印OLED技術

那就跟著小酷來了解一下：什么是打印OLED技術？優勢在哪里？BOE已經領先了嗎？如何做到的？

OLED 技術目前最大的缺點是什么呢？當然是“貴”！

為什么貴？材料貴、生產工藝貴；

目前OLED發光器件的形成，主流使用的仍然是蒸鍍技術。那么，什么是蒸鍍技術呢？

蒸鍍技術：真空環境下用加熱的方式讓RGB發光材料分子附著在指定位置。形成有機層的方法采用的是“蒸鍍”。這種方法下，需要在真空環境下用加熱的方式，讓發光材料的分子受熱揮發，隨后通過金屬掩模版使其附著在指定位置。

蒸鍍類似于蒸發。在鍋里燒開水時，蒸氣就形成鍋蓋上的露水。不同之處在于蒸鍍使用有機材料代替水，并且在真空狀態而不是在正常的大氣壓力下進行加熱。

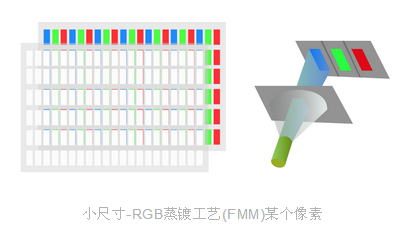

目前，小尺寸OLED產品使用的是FMM的蒸鍍技術，F(xiàn)MM（Fine Metal Mask ，類似于薄膜上加上小孔）掩膜MASK來確定被附著的位置，蒸鍍工藝材料利用率低。

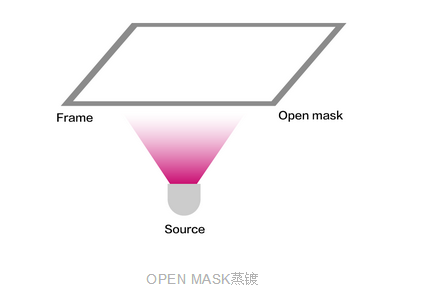

那么大尺寸WOLED蒸鍍指的是：使用OPEN MASK蒸鍍制作疊層的白光OLED技術。

蒸鍍技術在成本控制上有天然的劣勢，加熱過程中的材料消耗，隔熱裝置都會增加生產成本；與傳統蒸鍍技術相比，打印OLED技術不需要FMM，同時器件結構更加簡單，材料利用率更高，可以極大的降低材料成本和工藝流程成本，是未來顯示的重要發展方向。

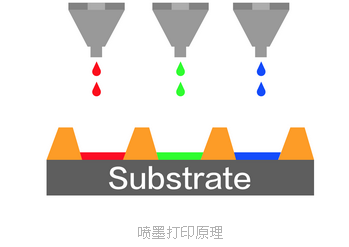

打印 OLED：顧名思義，用噴頭噴射RGB發光材料，注入到精確位置。

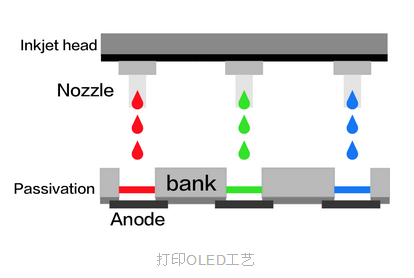

簡單來說，打印OLED工藝就是使用溶劑將OLED有機材料融化，配備成墨水，通過pL級（1-35pL）噴墨打印頭，將材料直接噴印在基板表面，形成R(紅)、G(綠)、B(藍)有機發光層。

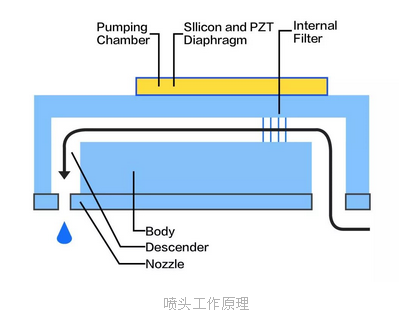

噴頭工作原理：通過驅動電壓控制噴頭中壓電陶瓷形變，以實現噴頭中墨水灌入、噴墨；改變驅動電壓大小，調節墨水體積。

二、噴墨打印技術優勢

噴墨打印技術相較蒸鍍工藝有諸多的優勢，如下：

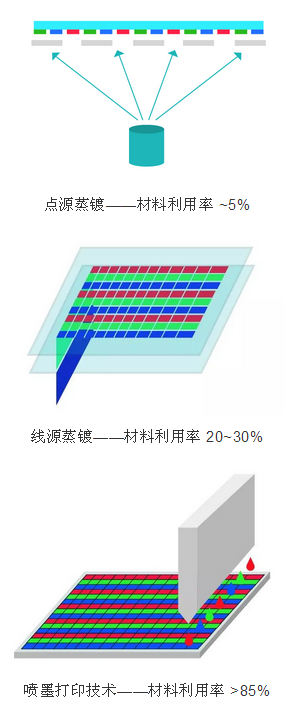

1、低成本：材料利用率高、器件結構簡單、設備投資低；

2、低功耗、高色域：彩膜穿透率高、無需偏光片；

3、器件結構簡單

WOLED open mask ：3units 大致在20疊層左右，器件結構復雜，使用材料多；

噴墨打印技術：Hybrid 4-6疊層，全溶液制程 3疊層，器件結構簡單，使用材料少。

三、噴墨打印技術難點

該項技術雖然有眾多技術優勢，但目前還面臨很多的技術難點。

難點一：噴墨打印材料的局限性

要把發光有機材料轉變成可噴墨狀態液體，本身就很困難，每種材料可融媒介物都不同，而且每種媒介物的看似特性差異很大，因此要制造出大量性能較高，壽命長，高光效的材料更加具有挑戰性。

難點二：打印OLED顯示屏工藝精度要求高

噴墨打印功能薄膜時，液滴間距（μm）和液滴體積都需達到較高的精度，才能滿足薄膜的均勻性和厚度的要求。液滴定位或體積的微小變化，都有可能引起顯示屏像素發光亮度不均勻，甚至出現短路而完全不發光，從而導致OLED顯示屏出現大量缺陷。

難點三：墨水成膜過程控制精度要求高

難點四：液滴定位偏差精度有待進一步提高

難點五：像素內厚度均一性、發光效率、壽命、可視mura有待提升。

四、BOE改進方法 & 展品參數

京東方技術改進方法

- 效率提升：減少不同層之間的工藝Q-time，尋找合適的打印前后處理的工藝條件，控制不同打印層之間的環境氛圍等。

- 可視不良：提高打印噴頭的打印穩定性，排查設備接觸點位造成的影響，提高封裝鋪展均勻性等等，不斷提高工藝的精準度。

京東方展品參數

BOE2019 IPC 所展示的全球首發55” Real 8K（7680x4320）打印OLED TV展品，具有以下技術突出技術優勢

1.  全新開發了適用于8K打印OLED TV 的氧化物TFT背板工藝技術，克服了等諸多關鍵工藝難點，相比LTPS背板更具成本以及大尺寸化優勢；

2.  自主研發了外部補償GOA驅動技術，可以做到3邊BolderLess 的模組形態，產品模組形態具有超薄形態，極具美學特點；

3.  結構上應用了無偏光片以及防反光膜技術，可以增強產品壽命，降低產品功耗，且具有成本優勢;

4.  顯示接口技術使用V-by-One 實現了120Hz驅動;

5.  全屏下亮度150nit，HDR下能可達到400nit；對比度為10萬：1，具有很高的高動態對比度特征以及完美的黑畫面;

6.  色域覆蓋率高達95%（DCI-P3），色域覆蓋率媲美WOLED；色深10Bit，具有豐富的色彩表現力以及高顯示精準度;

7.  采用噴墨打印技術的OLED材料利用率高達90%。
