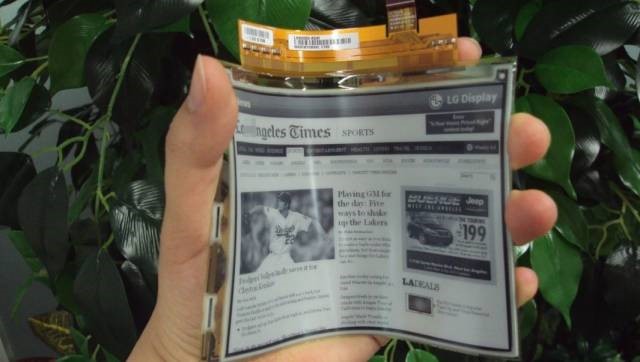

什么是柔性屏幕

    柔性屏幕，稱為OLED（有機發光二極管），相較于傳統屏幕，柔性屏幕優勢明顯，不僅在體積上更加輕薄，功耗上也低于原有器件，有助于提升設備的續航能力，同時基于其可彎曲、柔韌性佳的特性，其耐用程度也大大高于以往屏幕，降低設備意外損傷的概率。

    柔性屏幕的成功量產不僅重大利好于新一代高端智能手機的制造，因其低功耗、可彎曲的特性對可穿戴式設備的應用帶來深遠的影響，未來柔性屏幕將隨著個人智能終端的不斷滲透而廣泛應用。

    此外，柔性屏幕在汽車領域也將得到應用。據中國觸摸屏網報道，寶馬將推出一套全新觸控娛樂系統，并引入柔性屏幕技術。寶馬設計總監Adrian Van Hooydonk說：“觸控屏的革新往往意味著采用更大的屏幕尺寸，但這是我們的設計師不希望看到的，而隨著曲面屏時代的到來，我們將朝這個方向努力，希望將顯示屏和造型設計無縫結合為一體。”

    柔性屏幕加速ITO的替代技術

    據報道，2013年國內電容屏出貨面積超過400萬平方米，其中ITO導電玻璃需求量超過360萬平方米，ITOPET導電膜需求量超過140萬平方米。從 觸摸屏產業上游材料的成本分析，ITO材料占據40%左右。且隨著觸摸屏行業的發展，對ITO材料的需求將越來越大，作為稀有金屬的銦，不但價格隨之不斷上漲，而且將會有告罄的危險。

    同時， 隨著柔性顯示產品的普及，ITO導電玻璃暴露了自身的缺點。由于ITO的脆性，使其在應用中必須有玻璃作為保護層，以保護內部導體及感應器。玻璃保護層的加入，增加了工藝生產的難度（必須在真空下），也限制了觸摸屏向柔性化發展的方向。為了解決上述問題，國內外眾多觸控面板廠商不得不開始將發展重點轉向 ITO的替代技術。

    納米銀線異軍突起

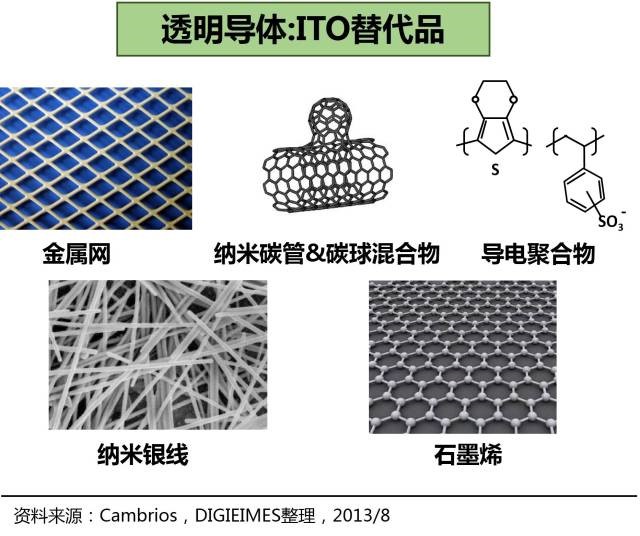

    目前ITO導電玻璃的替代技術主要有石墨烯、導電聚合物、納米碳管、金屬網格、納米銀線等技術。據調研機構NanoMarkets預估，自2014年起，ITO替代品的市場規模將有爆發性的成長，未來將有超過80億美元。

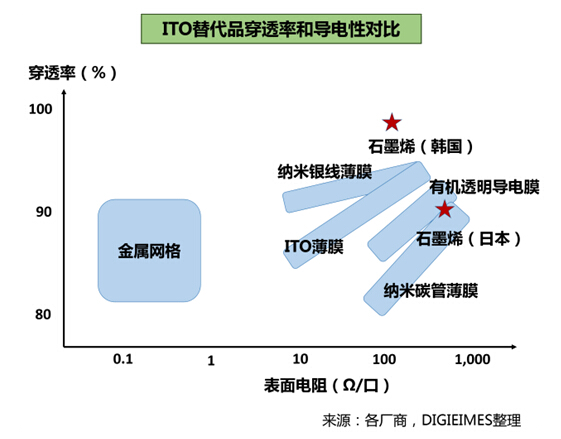

    理論上，石墨烯的透光度及電阻性能都占優勢，但是由于其制程工藝復雜，在設備改進、工藝優化等方面都預示在前期需要有巨大的投入，售價也很高。在很長一段時間內，石墨烯都不具備量產的條件。納米碳管工業化量產技術尚未完善，其制成的薄膜產品導電性還不能達到普通ITO薄膜的水平。從技術與市場化來說，金屬網格與納米銀線技術將是有望替代ITO導電玻璃，成為柔性屏幕的主角。

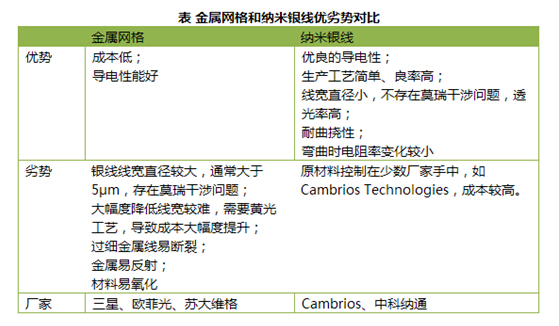

    雖然金屬網格具有成本低且導電性佳的優勢，但為了達到足透的光穿透率，在線細化過程中必須拿掉95%～99%的觸控感應面積，導致觸控訊號降低20～100 倍，現今觸控IC難以支持；其二，為了讓眼睛看不到金屬網格，金屬線寬必須小于5微米，使的其黃光顯影制程或精密印刷技術費用高；此外，5微米金屬線易斷 裂、金屬易反射、材料氧化等問題都讓金屬網格技術備受考驗。在解決以上難題時，成本也會隨之增加，屆時Metal Mesh是否還具備成本優勢是廠商必須考量的問題。

    相比之下，納米銀線在工藝制程上就擁有得天獨厚的優勢：生產工藝簡單、良率高。由于線寬較小，銀線技術制成的導電薄膜相比于金屬網格技術制成的薄膜可以達到更高的透光率。再次，納米銀線薄膜相比于金屬網格薄膜具有較小的彎曲半徑，且在彎曲時電阻變化率較小，應用在具有曲面顯示的設備，例如智能手表，手環等上 的時候，更具有優勢。銀納米線除具有銀優良的導電性之外，由于納米級別的尺寸效應，還具有優異的透光性、耐曲撓性。此外由于銀納米線的大長徑比效應，使其在導電膠、導熱膠等方面的應用中也具有突出的優勢。

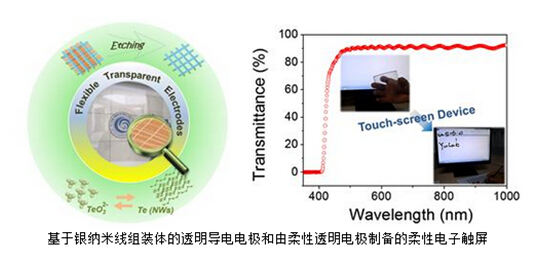

    目前，已經有大量的研究證明銀納米線可用于制備觸摸屏、彎曲有機發光二極管(OLED)、可穿戴電子設備、電子皮膚和彎曲太陽能電池等透明電極中，彎折 1000次后性能仍然很穩定。此外，納米銀線就擁有原材料來源廣泛、價格低廉、擁有絕佳的脆韌性、適合大規模工業化生產。綜上所述，納米銀線是唯*一個具有現實應用前景的ITO替代品，成為柔性屏幕的主角。

    然而，國內的納米銀線市場幾乎被美國Cambrios壟斷，但由于其過高的價格和不成熟的觸控模組生產工藝也讓這項技術未能在世界范圍內進行大規模的觸控模組量產。在國內也有中科納通為代表的一批*秀企業在進行納米銀線的研發工作，以打破進口產品的壟斷。

柔性屏幕蛋糕有多大

    從智能手機到可穿戴電子設備，如谷歌眼鏡、智能手表等多種應用，甚至是建筑物上安裝的巨型屏幕，未來七年市場對于柔性顯示的需求勢必急劇增長。據IHS公司 的報告“柔性屏幕技術與市場預測”，預計2020年柔性屏幕的全球出貨量將增至7.92億個，營業收入增至413億美元，而2013年柔性屏幕出貨量只有 320萬個。

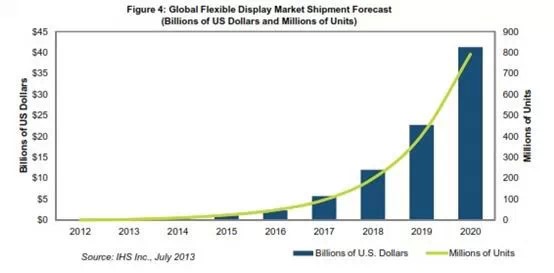

圖全球柔性屏幕市場出貨量預測 (單位是10億美元及百萬個)

    柔性屏幕潛力巨大，將創造出全新的產品，并幫助實現激動人心的應用，而在以前，這些應用都是不切實際或不可能的事情。從顯示屏圍繞各面的智能手機，到采用包裹式顯示屏的智能手表，到顯示屏可以卷曲的平板電腦和PC，以及貼在天建筑物曲面墻壁上面的巨型視頻廣告，柔性屏幕的潛在應用將只受限于設計者的想像力。

重慶文理學院研制出新一代柔性觸摸屏

    近日，重慶文理學院舉行的2015光電材料與器件國際研討會上，該校運用納米銀線研制的導電薄膜柔性觸摸屏，已通過全球最權威的測試中心產業化評測，預計明年將實現產業化。

　　2012年，由涂銘旌院士牽頭，在重慶文理學院組建了重慶市微納米光電材料及器件協同創新中心和新材料技術研究院。中心聯合俄羅斯奧克蘭大學等高校以及10余家企業協同攻關，突破將銀金屬納米化及圖像化的技術難題，研制出目前國際上前沿的導電薄膜柔性觸摸屏。

　　“這種納米銀線的寬度只有一根頭發絲的千分之一，長度則可以做到15微米。”涂銘旌院士說，相比石墨烯而言，納米銀線的成本更低，產量也會更高。目前該團隊已成功研制出4寸手機和10寸平板電腦的觸摸屏，是全球第二家運用納米銀線制作出觸摸屏的團隊。目前產品已通過全球最權威的測試中心萊寶高科公司的產業化評測，預計明年可以實現產業化。
