尺寸（W×H×T）

256 mm× 128 mm× 28 mm

像數類型

DIP346

點間距（mm）

16 mm

像素點（點數/ m2）

3906 點數/m2

分辨率（W×H）

16 點× 8 點

重 量（kg/個）

0.498 kg/個

1R1G1B

結構說明：每個像素點內采用 1 紅 1 純綠 1 純藍，共 3 顆LED發光管。

專業分析

序號

分析項目

專業分析內容

1

配色分析

為使配色達到最佳的白平衡效果，配色對LED 發光的亮度有嚴格要求，其中各種顏色亮度的配色比例為: R:G:B/ 3 : 6 : 1

2

項 目

中心波長

亮 度

晶片廠家

測試條件

純紅LED

620nm - 623nm

1000mcd

晶元+士蘭

25 ℃, 20 mA

純綠LED

522nm - 524 nm

2000 mcd

晶元+士蘭

25℃, 20 mA

純藍LED

467nm - 469nm

440 Mcd

晶元+士蘭

25 ℃, 20 mA

說 明

技 術 指 標 參 數

1、技術參數

1）最 佳 視距：≥ 16 m

2）最 佳 視角：水平 120 度，垂直 50 度

3）環 境 溫度：存貯 - 20 ℃ ～ + 40 ℃，工作 - 20 ℃ ～ + 40 ℃

4）相 對 濕度： 10 %～ 90 %RH

2、供電參數

1）工 作 電壓：AC220V±10％，50Hz（三相五線制）

2）屏體平均功耗： 470 W/m2

3）屏體最大功耗： 870 W/m2

3、控制系統

1）控 制 主機：聯想開天主機或同檔次計算機以上

2）操 作 系統：WIN 98/ 2000/ NT/XP

3）控 制 方式：同步控制

4）顯 示 卡：DVI顯卡

5）編 輯 卡：PCTV卡

4、主要技術參數

1）驅 動 器件：采用LED專用驅動器件

2）驅 動 方式： 靜態 掃， 恒流 驅動

3）換 幀 頻率：≥ 120 幀/秒

4）刷 新 頻率：≥ 420 幀/秒（保證畫面在攝象機錄像時候無抖動）

5）灰度 /顏色：紅綠藍各256級，可顯示16.7M顏色

6）白平衡亮度：≥   6500 cd/m2

7）亮度調節方式：軟件調節100級可調

8）視 頻 信號：PAL/NTSC

9）視頻輸入/輸出方式：八路輸入/八路輸出

10）控制系統采用：PCTV非線性編輯卡＋DVI顯卡＋全彩控制卡＋光纖傳輸

11）對地漏電：＜2mA

11）平均無故障時間：≥10000小時

12）壽 命：10萬小時

13）平 整 度：任意相鄰像素間≤0.5mm，模塊拼接間隙<1mm

14）均 勻 性：像素光強、模塊亮度均勻

15）電源開關：自動開關

16）開關電源負荷：5V/40A

17）計算機顯示模式：800×600，1024×768

18）有效通訊距離：≤120m（國標超五類雙絞線，無中繼

≤300m（多模光纖傳輸），≤10公里（單模光纖傳輸），

5、軟件

LED通用播放軟件（MDK）

6、保護技術

1）防潮、防塵、防腐、防靜電、防雷擊，同時具有過流、短路、過壓、欠壓保護功能

2）防水等級： IP65

7、播放內容

文本文件，WORD文件，所有圖片文件（BMP／JPG／GIF／PCX．．．），所有的動畫文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。

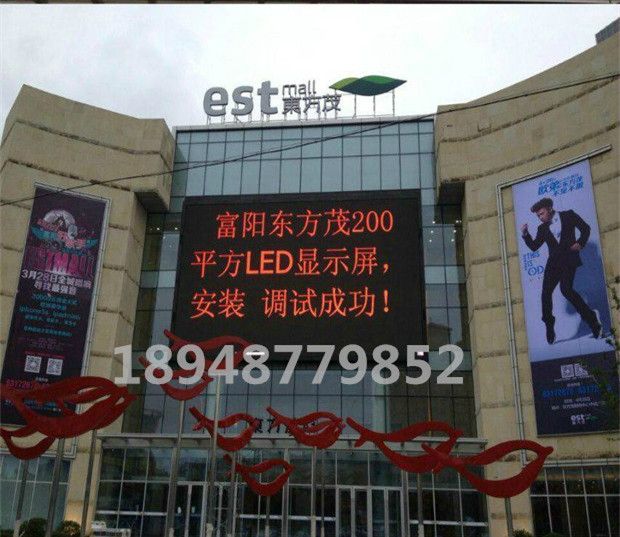

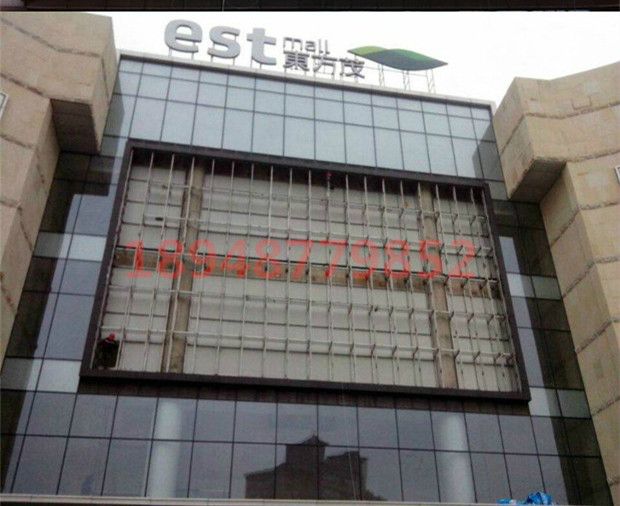

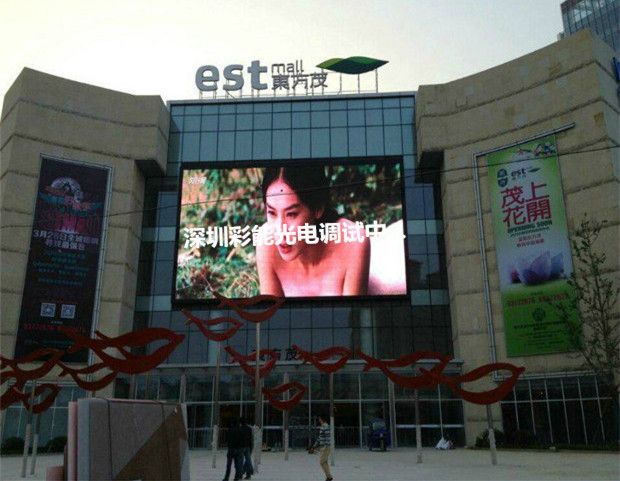

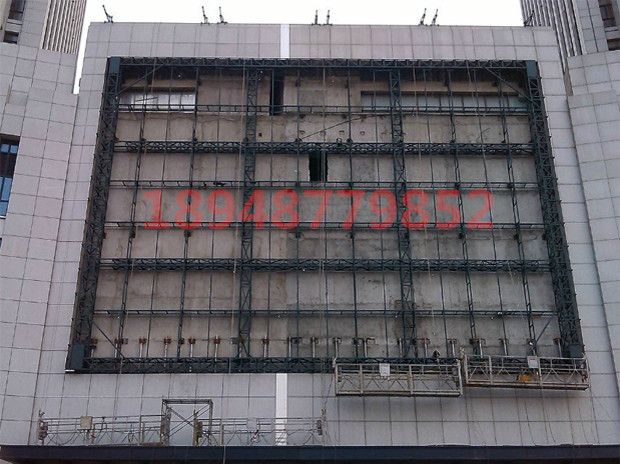

8、拼裝結構

單元模組化結構設計，屏面采用模組——顯示箱體——顯示屏組合拼裝結構，組裝方便。
