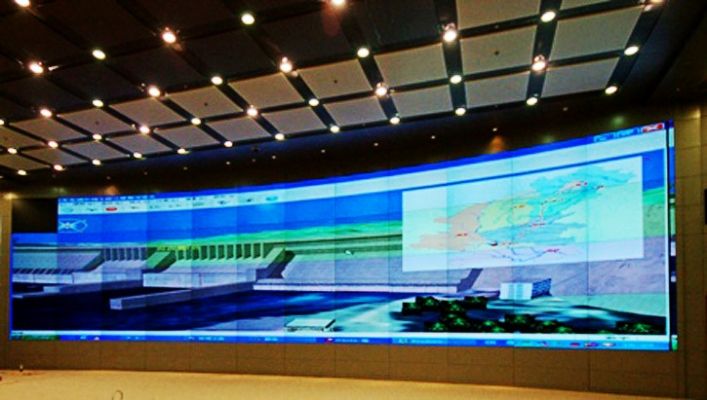

北京水科院控制室DLP拼接墻大屏幕顯示系統位于中國北京水科院內南水北調工程中線工程干線部分北京的調度指揮中心內。南水北調是中國的國家重點項目，是目前世界上最大規模的調水工程。中國南澇北旱，南水北調工程通過跨流域的水資源合理配置，大大緩解我國北方水資源嚴重短缺問題，促進南北方經濟、社會與人口、資源、環境的協調發展。該工程計劃將實施50年，分為東線、中線及西線。該DLP拼接墻大屏幕顯示系統主要用于南水北調中線工程干線部分的調度控制。 方案介紹：DLP拼接墻大屏幕顯示系統主要用于南水北調工程中線工程干線部分調度指揮，負責監控干線部分調水現場情況，使用計算機線路圖表監控結合現場視頻信號監控。該項目在調度中心使用了48臺三菱電機80英寸SXGA+背投影單元VS-80PH40U作為主顯示，另外在會商室使用8臺60英寸XGA背投影單元VS- 60XV50LP，使用Jupiter-Fusion980控制器控制48臺大屏幕顯示。所有22路計算機信號輸入到一個64*64的矩陣，通過矩陣切換 48路RGB信號到48塊大屏幕，同時切換4路RGB信號到會商室的8塊大屏幕，另外切換9路RGB信號進Jupiter控制器，同時有48路視頻信號通過64*64視頻矩陣切換進入48臺大屏幕，16路視頻信號通過64*64視頻矩陣切換進入Jupiter控制器，所有信號在整個系統上可以達到整大屏幕顯示，并可以做到在DLP拼接墻上開窗顯示，任意漫游。所有的信號從控制器端到大屏幕端都使用了光纖收發，實現了數字傳輸。
