案例類別： DLP拼接墻
屏體規模： 4*12 80"
機芯分辨率：
項目規模： 300-500萬
項目地：中國-北京
竣工日期： 2012-02
應用類別： 指揮控制
標簽： 戶外LED顯示屏 戶外全彩LED顯示屏 大屏幕顯示系統 北京led顯示屏

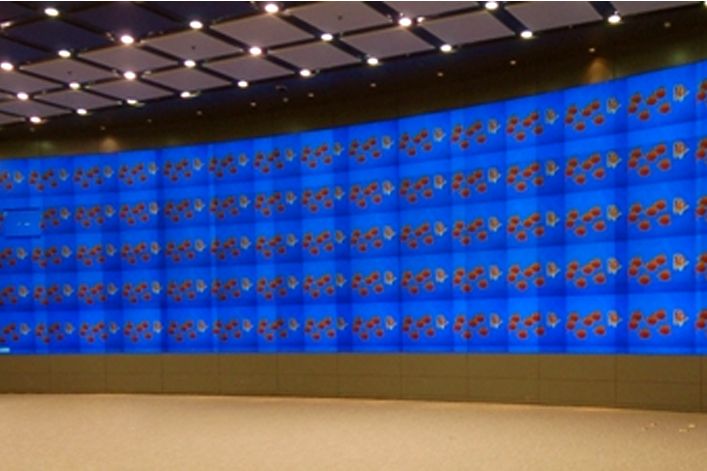

該套大屏幕主要用于南水北調工程中線工程干線部分調度指揮，負責監控干線部分調水現場情況，使用計算機線路圖表監控結合現場視頻信號監控。
該項目在調度中心使用了48臺三菱電機80英寸SXGA+背投影單元VS-80PH40U作為主顯示，另外在會商室使用8臺60英寸XGA背投影單元VS-60XV50LP，使用大屏控制器控制48臺大屏幕顯示。所有22路計算機信號輸入到一個64*64的矩陣，通過矩陣切換48路RGB信號到48塊大屏幕，同時切換4路RGB信號到會商室的8塊大屏幕，另外切換9路RGB信號進大屏控制器，同時有48路視頻信號通過64*64視頻矩陣切換進入48臺大屏幕，16路視頻信號通過64*64視頻矩陣切換進入大屏控制器，所有信號在整個系統上可以達到整屏幕顯示，并可以做到在大屏幕上開窗顯示，任意漫游。所有的信號從控制器端到大屏幕端都使用了光纖收發，實現了數字傳輸。
